Сообщающиеся сосуды

Кадр 1

Сообщающиеся сосуды

Кадр 2

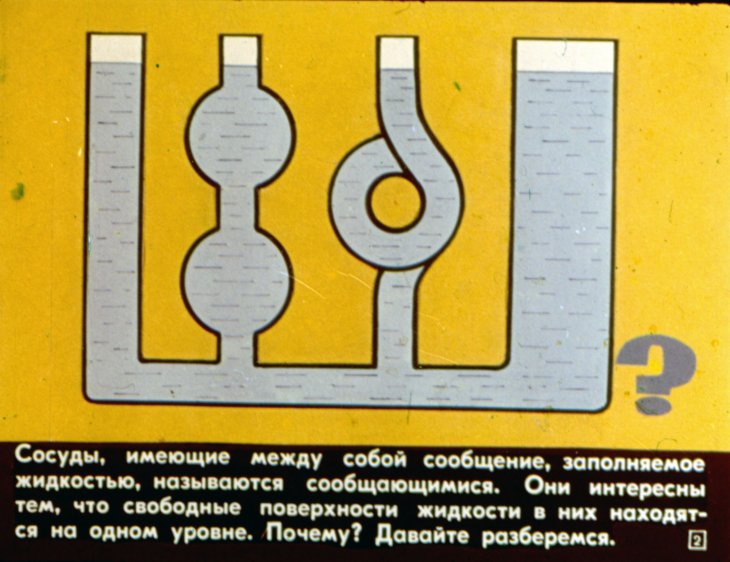

Сосуды, имеющие между собой сообщение, заполняемое жидкостью, называются сообщающимися. Они интересны тем, что свободные поверхности жидкости в них находятся на одном уровне. Почему? Давайте разберемся.

Кадр 3

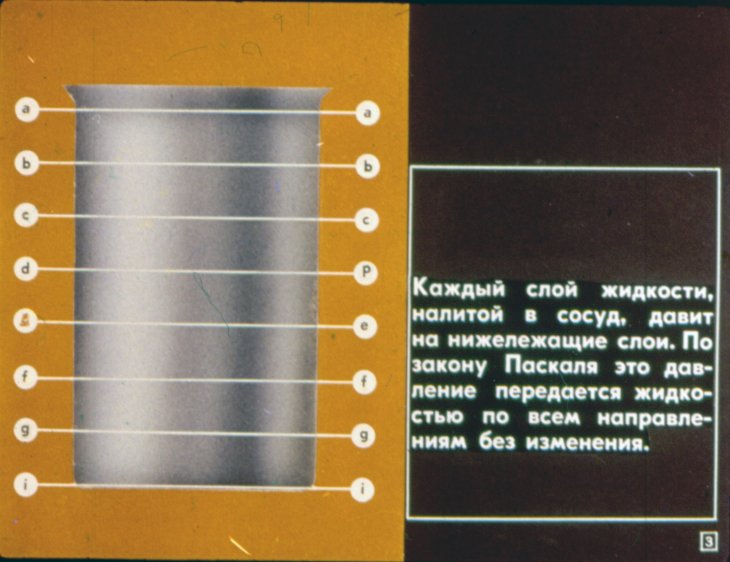

Каждый слой жидкости, налитой в сосуд, давит на нижележащие слои. По закону Паскаля это давление передается жидкостью по всем направленьям без изменениЯ.

Кадр 4

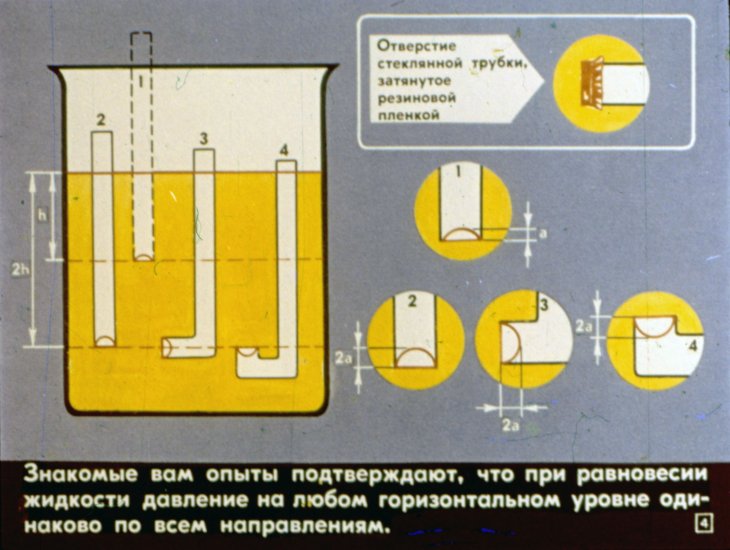

Знакомые вам опыты подтверждают, что при равновесии жидкости давление на любом горизонтальном уровне одинаково по всем направлениям.

Кадр 5

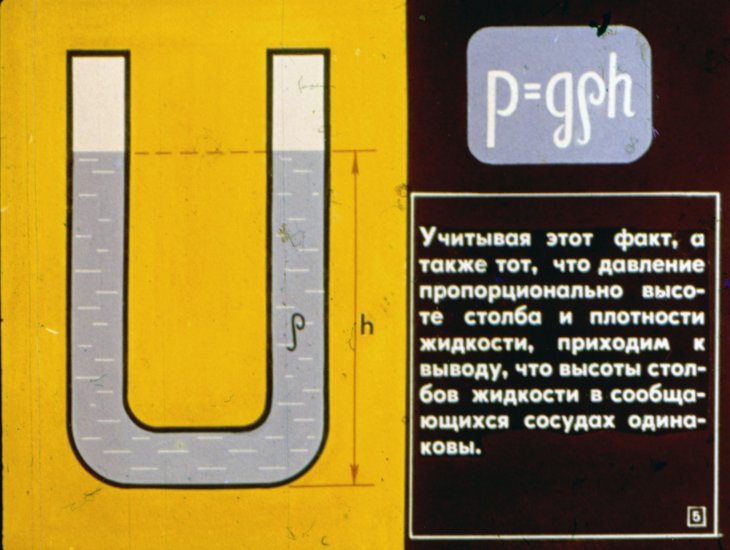

Учитывая этот факт, а также тот, что давление пропорционально высоте столба и плотности жидкости, приходим к выводу, что высоты столбов жидкости в сообщающихся сосудах одинаковы.

Кадр 6

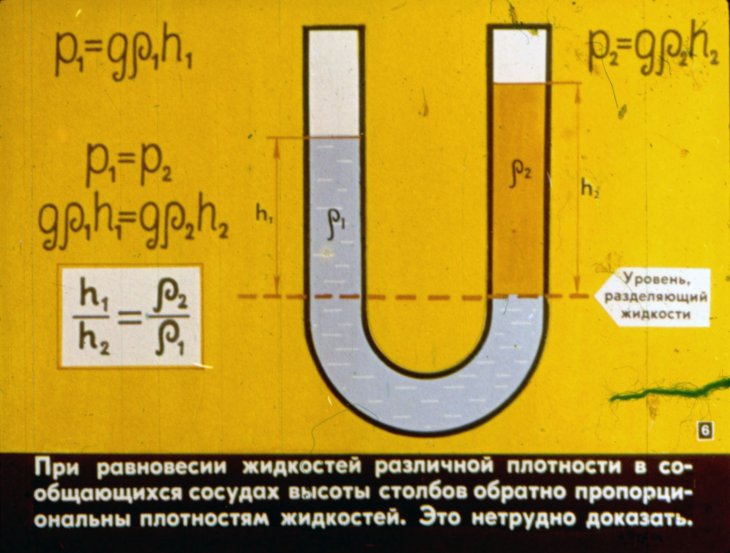

При равновесии жидкостей различной плотности в сообщающихся сосудах высоты столбов обратно пропорциональны плотностям жидкостей. Это нетрудно доказать.

Кадр 7

Примеры сообщающихся сосудов мы встречаем практически ежедневно.

Кадр 8

А теперь, помня о свойстве сообщающихся сосудов, ответьте, какой из двух кофейников вместительнее, если они отличаются только высотой.

Кадр 9

Научное открытие свойства сообщающихся сосудов датируется 1586 г. (голландский ученый Стевин). Но, судя по устройству священной неиссякаемой чаши, оно было известно еще жрецам древней Греции. Подумайте, в чем секрет этого «чуда»?

Кадр 10

Археологи обнаружили в Грузии остатки водопровода (VIII в.), работавшего по принципу сообщающихся сосудов.

Кадр 11

А вот римляне не знали их свойствa и построили водопровод на высоких столбax-акведуках в обход возвышенностей, что сделало его намного длиннее. На всем пути (404 км) трубам придавался уклон.

Кадр 12

Современная сеть водоснабжения—это гигантская система сообщающихся сосудов. Рассмотрим некоторые ее узлы.

Кадр 13

Один из вариантов водозаборного сооружения. Водоем и береговой колодец, соединенные трубой, — сообщающиеся сосуды.

Кадр 14

39. У насосной станции располагается водонапорная башня. Она служит для создания напора воды, а также для ее запаса. Башня выше всех зданий в населённом пункте.

Кадр 15

К потребителю вода поступает по трубопроводам. Кольцевая система предпочтительнее, так как при ее ремонте обезвоживается только один участок. В разветвленной системе выбывает из строя весь участок за местом аварии.

Кадр 16

Из трубопроводов вода поступает в стояки (вертикальные трубы), а из них — к кранам. Стояки и водонапорная башня — сообщающиеся сосуды.

Кадр 17

Многие города снабжаются подземными водами артезианских бассейнов. Крупнейшие артезианские бассейны в СССР — Западно-Сибирский, Днепровско-Донецкий, Московский, Прикаспийский. Томск. Одно из отделений водонасосной станции.

Кадр 18

Подземные воды залегают на глубине от 100 до 1000 м. С помощью скважин их направляют в водопроводную сеть.

Кадр 19

Водозаборная колонка в старой Москве на Лубянской площади (пл. Дзержинского). В дореволюционной России водопроводы были лишь в 215 городах (20% общего числа городов), сейчас водопроводы сооружаются повсеместно — и в городах и в сельской местности.

Кадр 20

Каскады падающей воды — фонтаны — в сочетании со скульптурой, зеленью, светом украшают многие города. Объясните по схеме принцип действия фонтана.

Кадр 21

Помните этот опыт? Используя тот же принцип, Петр I построил в Петергофе фонтан-сюрприз. Наступившего на камешки обдавала струя воды. Разгадайте секрет фонтана Петра.

Кадр 22

Свойство сообщающихся сосудов положено в основу действия шлюзов — камер, расположенных между водоемами с различным уровнем воды. В зависимости от перепада уровней строят однокамерные и многокамерные шлюзы.

Кадр 23

Открывая поочередно то верхние, то нижние ворота, уровень воды в камере шлюза приводят в соответствие с уровнем воды в нижней и верхней ступени водоема.

Кадр 24

Сообщающиеся сосуды находят применение во многих областях народного хозяйства. Это датчики уровней жидкости парового котла и нефтехранилища.

Кадр 25

На сталелитейных заводах сталь в изложницы заливают так, как показано на рисунке. Найдите на схеме сообщающиеся сосуды.

Кадр 26

В автопоилках для скота роль водонапорной башни выполняет бак. Бак и чаша — сообщающиеся сосуды. Животное нажимает на педаль, клапан открывается, и вода поступает в чашу.

Кадр 27

Сообщающимися сосудами являются и чеки-участки заливного рисового поля.

Кадр 28

Это проект использования сообщающихся сосудов в теплицах на морских побережьях, непригодных для обычного возделывания культур. Питательный раствор, важным элементом которого является морская вода, подается от водонапорной башни.

Кадр 29

Допустим, что при ремонте помещения необходимо провести на стенах горизонтальные линии. Как бы вы справились с этим заданием, пользуясь сообщающимися сосудами?

Кадр 30

КОНЕЦ Диафильм сделан по программе, утвержденной Министерством просвещения СССР Автор Е. Грейдина Художник Н. Дунаева Художественный редактор В. Дугин Редактор Т. Разумова © Студия «Диафильм» Госкино СССР, 1980 г. 101000, Москва, Центр, Старосадский пер., 7 Д-291-80 Цветной 0-30
