Плавание тел

Кадр 1

Диафильм по физике для VI класса.

Кадр 2

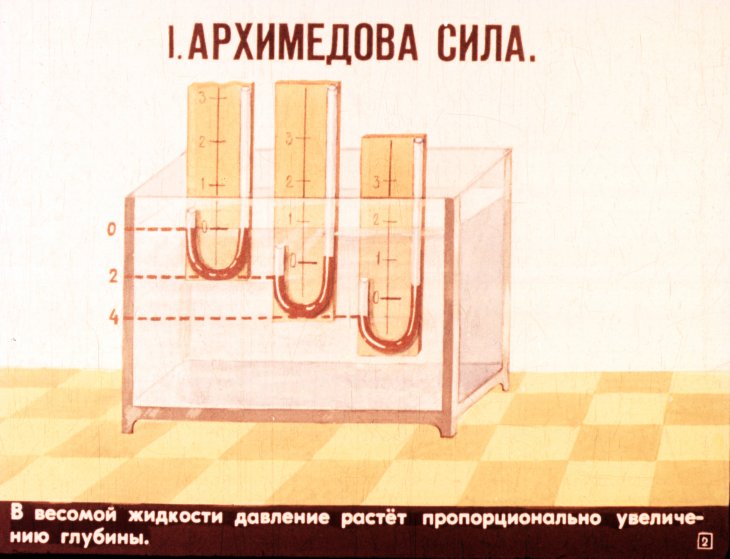

В весомой жидкости давление растёт пропорционально увеличению глубины.

Кадр 3

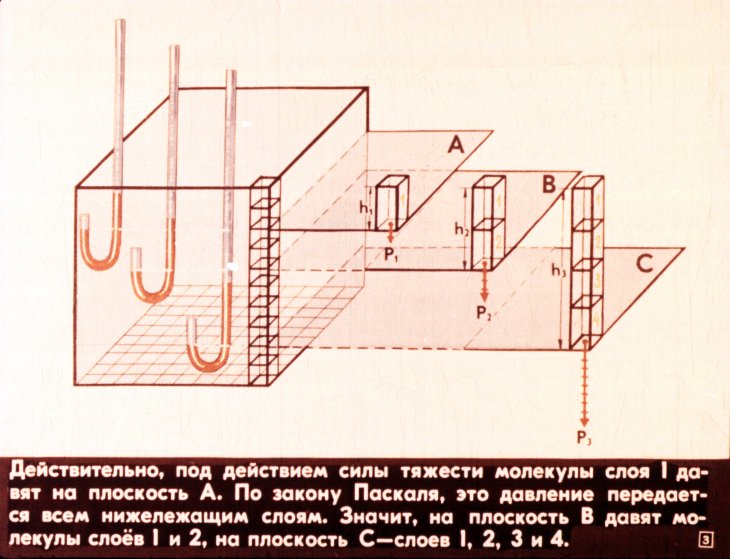

Действительно, под действием силы тяжести молекулы слоя I давят на плоскость А. По закону Паскаля, это давление передается всем нижележащим слоям. Значит, на плоскость В давят молекулы слоёв I и 2, на плоскость С—слоев 1, 2, 3 и 4.

Кадр 4

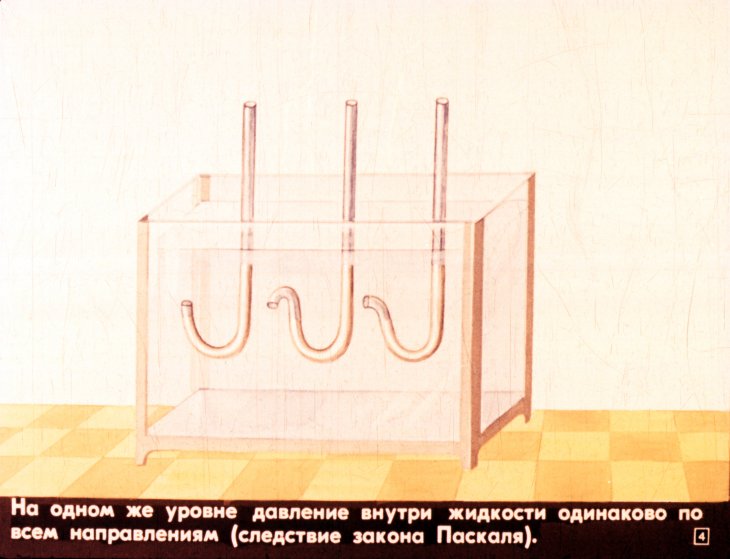

На одном же уровне давление внутри жидкости одинаково по всем направлениям (следствие закона Паскаля).

Кадр 5

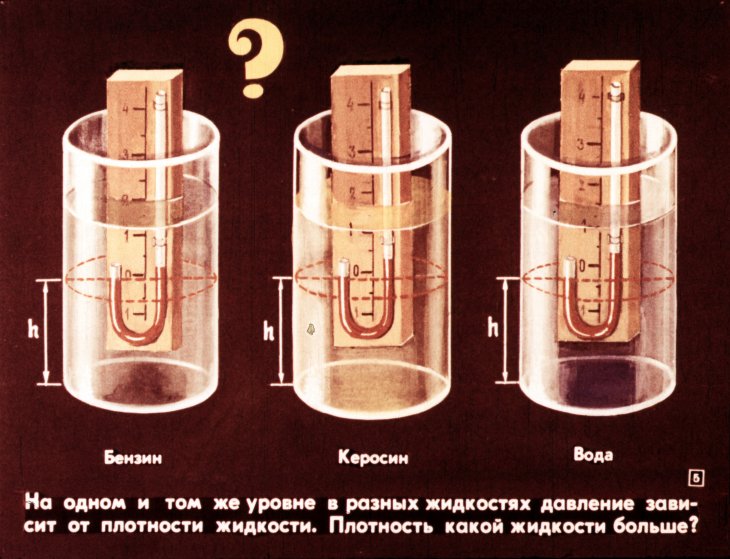

На одном и том же уровне в разных жидкостях давление зависит от плотности жидкости. Плотность какой жидкости больше?

Кадр 6

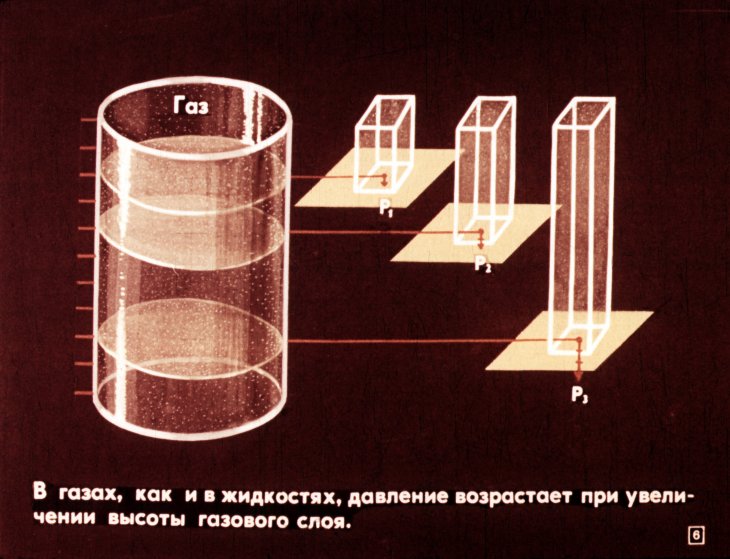

В газах, как и в жидкостях, давление возрастает при увеличении высоты газового слоя.

Кадр 7

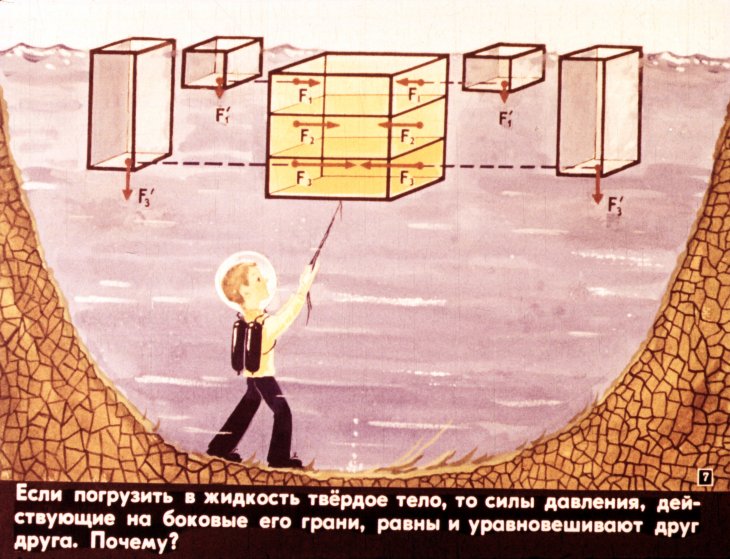

Если погрузить в жидкость твёрдое тело, то силы давления, действующие на боковые его грани, равны и уравновешивают друга друга. Почему?

Кадр 8

Под действием силы давления жидкости на боковые грани тело будет сжиматься, и тем больше, чем глубже находятся части тела. Это можно наблюдать, если опустить в ванну с водой наполненную воздухом грелку.

Кадр 9

Сила давления на нижнюю грань больше, чем на верхнюю, так как h₂>h₁. Значит, тело выталкивается из жидкости с силой F₂-F₁. Докажите, что выталкивающая сила равна весу жидкости, вытесненной телом.

Кадр 10

Выталкивающая сила действует и на тела, находящиеся в газе. Под действием этой силы поднимаются, например, радиозонды. Запуск зонда для измерения и передачи с разных высот данных о температуре, давлении, влажности воздуха, скорости ветра и его направлении.

Кадр 11

На погруженное в жидкость тело действуют сила тяжести и архимедова сила. Если сила тяжести тела больше архимедовой силы, оно…

Кадр 12

Если же сила тяжести равна архимедовой силе, тело…

Кадр 13

Если сила тяжести меньше архимедовой силы, то тело поднимается вверх—всплывает. Когда выталкивающая сила станет равной весу тела, оно будет плавать на поверхности жидкости.

Кадр 14

Тело, плотность вещества которого больше плотности жидкости, может плавать при наличии в нём воздушной полости. Так, сила тяжести рыбы уравновешена архимедовой силой благодаря наличию в ней плавательного пузыря. Объём рыбы при опускании на дно и всплытии изменяется за счёт изменения объёма её пузыря.

Кадр 15

Подводная лодка может плавать, погружаться в воду и опускаться на дно моря благодаря изменению объёма воды в балластных камерах. Когда лодка будет плавать на любой глубине?

Кадр 16

Что произойдёт с судном, если балластные камеры заполнить водой? (Сила тяжести лодки станет больше архимедовой силы).

Кадр 17

Что произойдёт с лодкой, если воду из балластных камер вытеснить сжатым воздухом?

Кадр 18

Корабль переходит из реки с пресной водой в соленую морскую воду. Как и почему изменится его осадка? Выберите правильный ответ.

Кадр 19

В сосуд, содержащий воду, ртуть и керосин, поместили стальной, пробковый и парафиновый бруски. Укажите, где какая жидкость и где какой брусок?

Кадр 20

Как пробирку наполнить керосином, не наклоняя сосуда А? Можно пользоваться всеми предметами, которые изображены в кадре.

Кадр 21

Заполняем пробирку водой из сосуда Б (1). Опускаем её в сосуд А (3). Передвигая пробирку вдоль нижнего слоя керосина, заполняем её всю керосином. Закрываем пробирку и удаляем её из сосуда А (4).

Кадр 22

К донышкам одинаковых пробирок прикрепили кусочки пластилина равных объёмов, затем, отлепив их, один из кусочков опустили в пробирку, а другой—прямо в мензурку. В какой из мензурок изменился уровень воды?

Кадр 23

На весах уравновешены: алюминиевый и свинцовый (а) цилиндры, опущенные в воду; человек (б) с воздушным шариком. Нарушится ли равновесие весов и как, если: цилиндры вынули из воды; если человек наполнил шар воздухом? Выберите правильные ответы.

Кадр 24

По преданию, сиракузский царь Гиерон поручил Архимеду узнать, из чистого ли золота изготовлена корона. Как Архимед решил задачу?

Кадр 25

В 1920 г. в Москве, на Красной площади, был запущен первый советский аэростат объёмом 1440 м³. Рассчитайте выталкивающую силу, действовавшую на аэростат.

Кадр 26

На Земле уравновешены сосновые балки объёмом 4 м³ и железные рельсы объёмом 0,2 м³. Какой массы и куда поставить гири, чтобы и на Луне коромысло пришлось в равновесие?

Кадр 27

IV. ИСПОЛЬЗОВАНИЕ ПЛАВАЮЩИХ ТЕЛ В ТЕХНИКЕ И В БЫТУ. Плавание тел используется в водном транспорте. Глубину погружения судна в воду называют осадкой. Наибольшая допустимая осадка судна отмечена ватерлинией.

Кадр 28

Вес воды, вытесняемой судном при погружении его до ватерлинии, равный весу судна с грузом, называется водоизмещением. Водоизмещение танкера для перевозки нефти, показанного на фотоснимке, около 5 млн. килоньютон.

Кадр 29

Океанский лайнер „Максим Горький“ водоизмещением в 25 тыс. тонн перевозит до 780 пассажиров.

Кадр 30

На ледных магистралях используются суда различного назначения. Атомный ледокол «Ленин», например, прокладывает караванам судов путь во льдах Арктики. Корабль «Академик Королёв» предназначен для проведения обширных исследований атмосферы.

Кадр 31

Для перевозки небольших групп людей удобен гидросамолет. Им пользуются в Заполярье. С помощью специальных поплавков, он может взлетать с поверхности воды и садиться на воду.

Кадр 32

Один из видов водного транспорта — сплав леса.

Кадр 33

В водоспасательной службе применяется летательный аппарат–амфибия. Он имеет большую скорость, может садиться на воду и взлетать с неё.

Кадр 34

На руке девушки — спасательный браслет, в котором находится сжатый легкий газ. В случае опасности достаточно нажать кнопку, и браслет превратится в наполненную газом подушку, способную удержать человека на поверхности воды.

Кадр 35

Зависимость глубины погружения плавающего тела от плотности жидкости используется в ареометрах. Из каких частей состоит ареометр для измерения плотности электролита в аккумуляторах? Резиновой грушей электролит засасывается в ареометр. Плотность электролита отсчитывается по делению шкалы, находящейся на уровне жидкости.

Кадр 36

Плотность молока измеряется ареометром-лактометром. По шкале денсиметра (а) определяется его плотность, по шкале термометра (б) — температура. Расскажите, как определяется плотность молока.

Кадр 37

Действие архимедовой силы в воздухе позволяет строить воздухоплавательные аппараты. Шар, наполненный горячим воздухом, был первым аппаратом, поднявшим человека над землёй. Это было в первой половине XVIII века.

Кадр 38

Сейчас воздушные шары (аэростаты) наполняются гелием или водородом. Из каких основных частей состоит аэростат?

Кадр 39

Управляемые аэростаты (дирижабли) состоят из прорезиненной оболочки, наполненной газом (1), гондолы (2), двигателей с воздушным винтом (3), стабилизаторов для устойчивости дирижабля (4), рулей направления (5) и высоты (6), газового клапана (7).

Кадр 40

Советский Военно-Морской Флот оснащён ракетными катерами, крейсерами, подводными лодками.

Кадр 41

Современные танки-амфибии могут преодолевать водные преграды вплавь.

Кадр 42

Для движения войск через переправы используются понтонные мосты.

Кадр 43

А это — плавучий мост, опирающийся на надувные резиновые лодки.

Кадр 44

Воздухоплавательные аппараты — привязные аэростаты — применялись в период Великой Отечественной войны для защиты Москвы от нападения вражеской авиации.

Кадр 45

КОНЕЦ Диафильм сделан по заказу Министерства просвещения СССР Автор Н. И. ШМАРГУН Консультант профессор А. В. ПЕРЫШКИН Художник-оформитель Н. П. ДУНАЕВА Редактор Г. М. ВИТУХНОВСКАЯ Студия «Диафильм» Госкино СССР, 1975 г. 101000, Москва, Центр, Старосадский пер., д. №7 Цветной 0-30 Д-118-75
