Источники тока

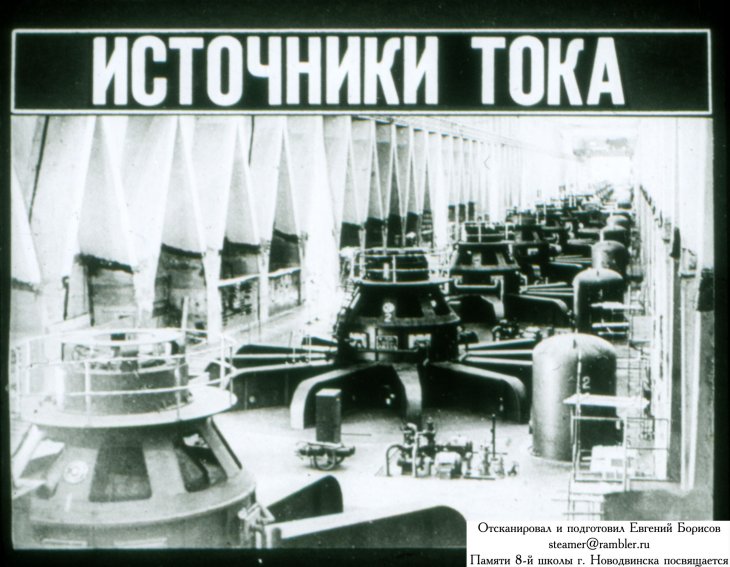

Кадр 1

ИСТОЧНИКИ ТОКА

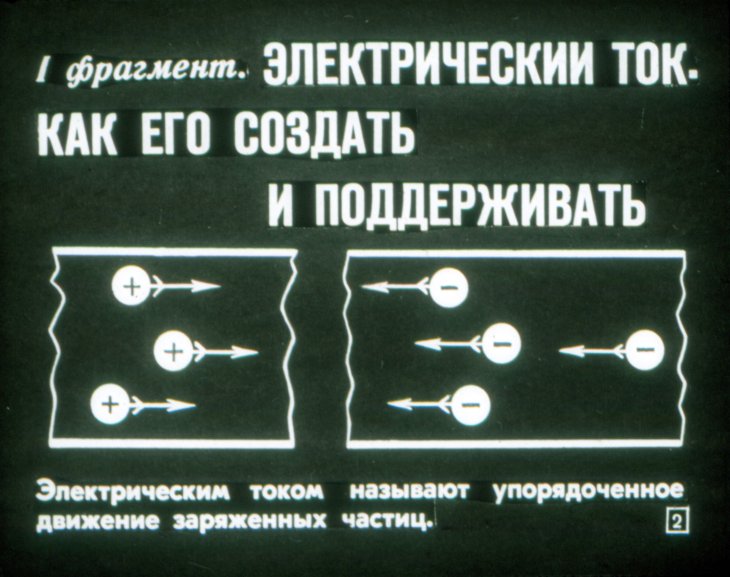

Кадр 2

I фрагмент. ЭЛЕКТРИЧЕСКИЙ ТОК. КАК ЕГО СОЗДАТЬ И ПОДДЕРЖИВАТЬ. Электрическим током называют упорядоченное движение заряженных частиц.

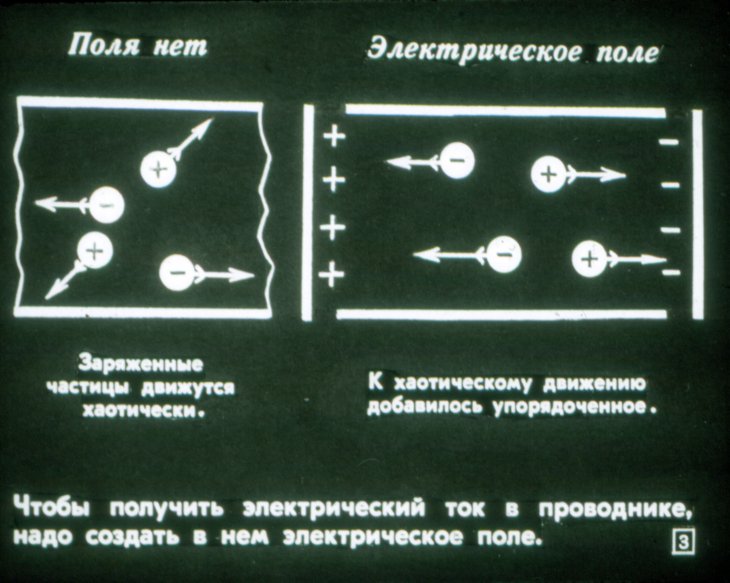

Кадр 3

Чтобы получить электрический ток в проводнике, надо создать в нём электрическое поле.

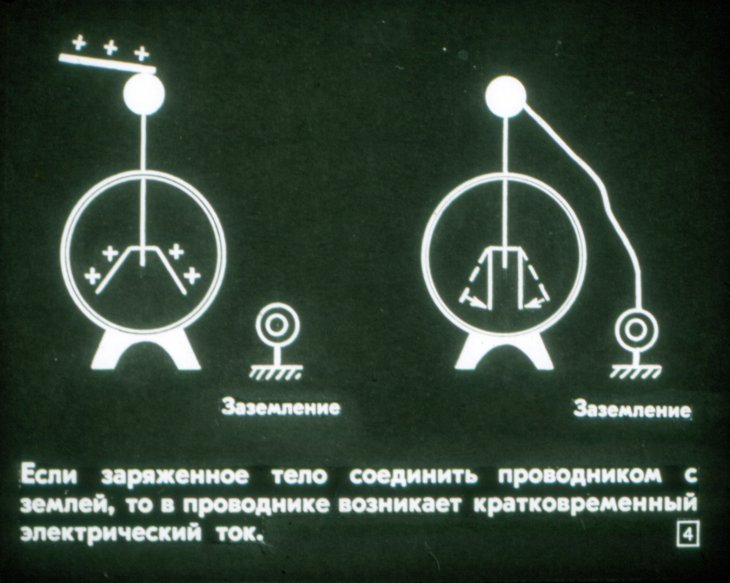

Кадр 4

Если заряженное тело соединить проводником с землей, то в проводнике возникает кратковременный электрический ток.

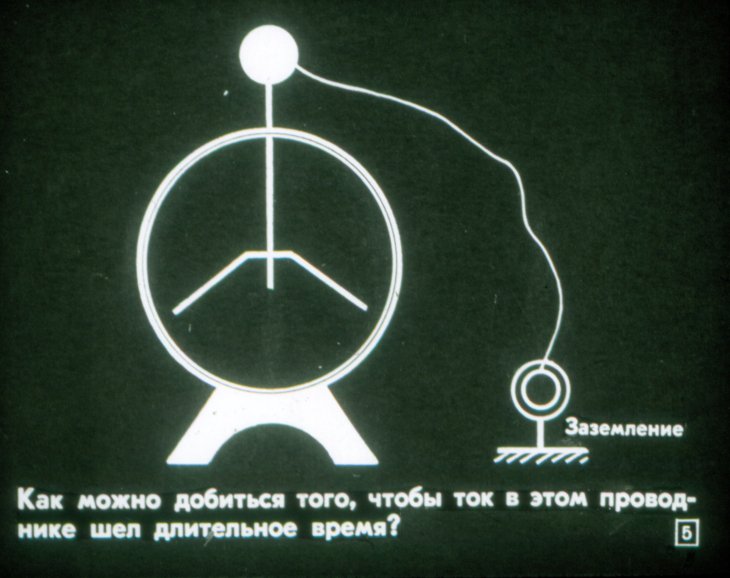

Кадр 5

Как можно добиться того, чтобы ток в этом проводнике шел длительное время?

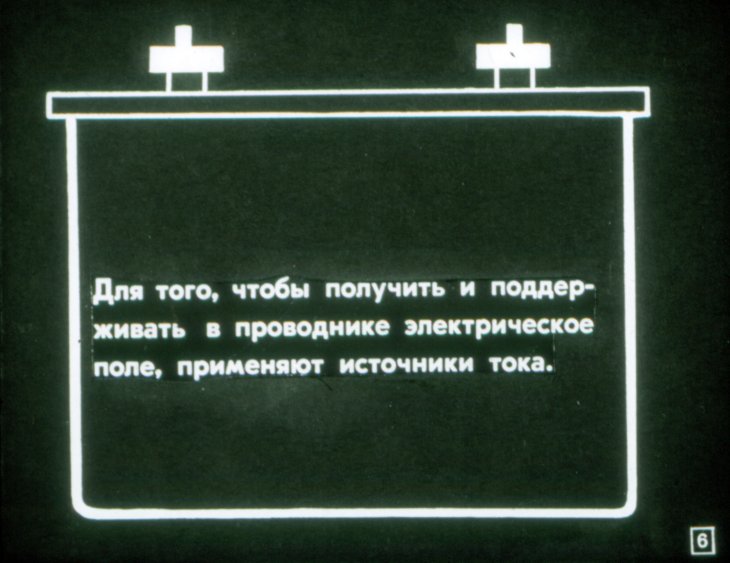

Кадр 6

Для того, чтобы получить и поддержать в проводнике электрическое поле, применяют источники тока.

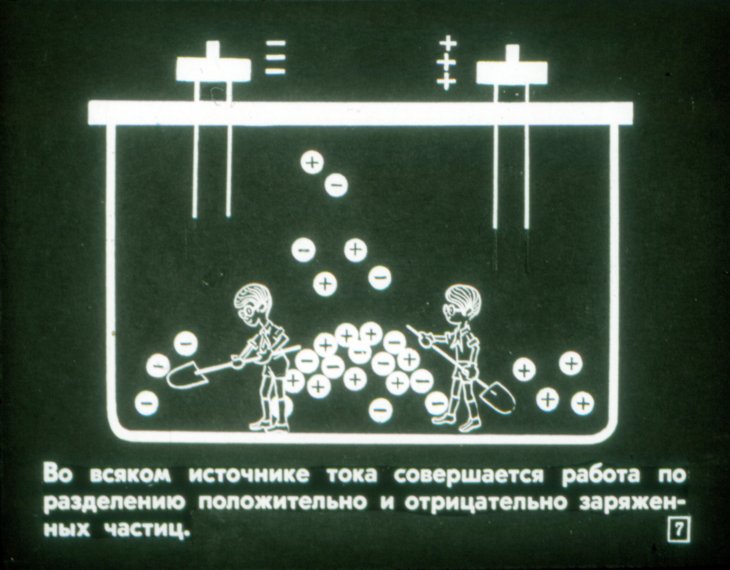

Кадр 7

Во всяком источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц.

Кадр 8

Разделенные частицы накапливаются на полюсах источника.

Кадр 9

Между полюсами образуется электрическое поле. Если соединить их проводником, то поле возникает и в проводнике.

Кадр 10

В электрической машине разделение зарядов производится с помощью механической энергии. При этом она превращается в электрическую.

Кадр 11

В термоэлементе внутренняя энергия превращается в электрическую.

Кадр 12

Атомные батареи преобразуют атомную энергию в электрическую.

Кадр 13

Фотоэлемент превращает световую энергию в электрическую.

Кадр 14

Из фотоэлементов составляют солнечные батареи. Их используют там, где световая энергия является самой доступной. Например, в космосе.

Кадр 15

Энергию рек, угля, нефти, атома превращают в электрическую энергию на электростанциях.

Кадр 16

Гальваническими элементами называются источники тока, в которых химическая энергия превращается в электрическую.

Кадр 17

Так устроен простейший гальванический элемент Вольта.

Кадр 18

Он был изобретен Вольтом в 1799 году. Из таких элементов он построил батарею, названную Вольтов столб.

Кадр 19

В гальваническом элементе электроды обязательно должны по-разному взаимодействовать с раствором. Поэтому электроды делают из различных материалов.

Кадр 20

Цинковая пластинка в элементе Вольта заряжается отрицательно, а медная—положительно.

Кадр 21

Так устроен широко применяемый сухой элемент. Вместо жидкости в нем используют густой клейстер.

Кадр 22

Из нескольких гальванических элементов можно составить батарею. Так устроена батарея для карманного фонаря.

Кадр 23

От гальванических элементов работают лампочки в электрических фонарях.

Кадр 24

Переносные радиоприемники, магнитофоны и другие приборы также могут работать от гальванических элементов.

Кадр 25

В батарее «Маячок» жидкостью служит речная или морская вода. Батарея начинает работать, если ее погрузить в воду. Такую батарею с лампочкой прикрепляют к спасательным костюмам.

Кадр 26

Когда электроды или раствор в гальваническом элементе израсходуются, элемент заменяют новым.

Кадр 27

Аккумуляторами называют химические источники тока, в которых электроды не расходуются.

Кадр 28

Простейший аккумулятор состоит из двух свинцовых пластин, погруженных в раствор серной кислоты.

Кадр 29

Такой аккумулятор еще не дает тока. Перед использованием его необходимо зарядить.

Кадр 30

Для этого соединяют полюсы аккумулятора с такими же полюсами какого-нибудь источника тока.

Кадр 31

Ток, который идет через аккумулятор во время зарядки, изменяет химический состав его пластин. Химическая энергия аккумулятора увеличивается.

Кадр 32

Разряжаясь, аккумулятор превращает химическую энергию в электрическую.

Кадр 33

Разрядившийся аккумулятор можно заряжать снова.

Кадр 34

Из отдельных аккумуляторов собирают батареи.

Кадр 35

Кроме аккумуляторов кислотных (свинцовых), применяют аккумуляторы щелочные (железоникелевые).

Кадр 36

Шахтерская лампочка с аккумулятором. Аккумуляторы применяют в тех случаях, когда источник тока выгоднее перезаряжать, чем заменять новым.

Кадр 37

В автомобиле аккумулятор служит для запуска двигателя и работы различных приборов.

Кадр 38

В космосе аккумулятор заряжают от солнечных батарей. Разряжаясь, он питает радиопередатчики и аппаратуру.

Кадр 39

Диафильм по физике для 7 класса сделан по заказу Министерства просвещения СССР Авторы С. Каменецкий, С. Дунин Художник-оформитель Н. Дунаева Редактор Г. Витухновская Д-167-79 © Студия «Диафильм» Госкино СССР, 1979 г. 101000, Москва, Центр, Старосадский пер., 7 Черно-белый 0-20
