Движение тела по наклонной плоскости

Кадр 1

ДВИЖЕНИЕ ТЕЛА ПО НАКЛОННОЙ ПЛОСКОСТИ Диафильм по физике для самостоятельной работы в VIII классе

Кадр 2

К СВЕДЕНИЮ УЧИТЕЛЯ „Исследовательское кино— глаза и память науки“. А. И. Берг В диафильме рассказывается о применении кинозаписи для изучения простейшего примера равноускоренного движения—движения тела по наклонной плоскости.

Кадр 3

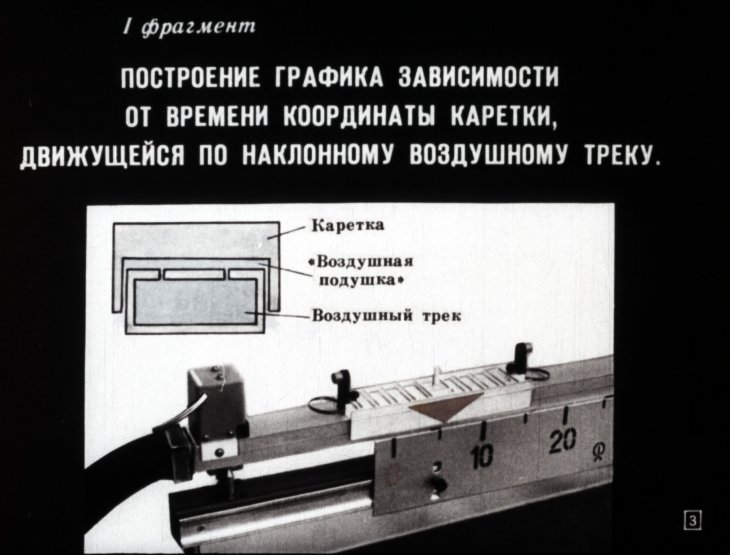

I фрагмент ПОСТРОЕНИЕ ГРАФИКА ЗАВИСИМОСТИ ОТ ВРЕМЕНИ КООРДИНАТЫ КАРЕТКИ, ДВИЖУЩЕЙСЯ ПО НАКЛОННОМУ ВОЗДУШНОМУ ТРЕКУ.

Кадр 4

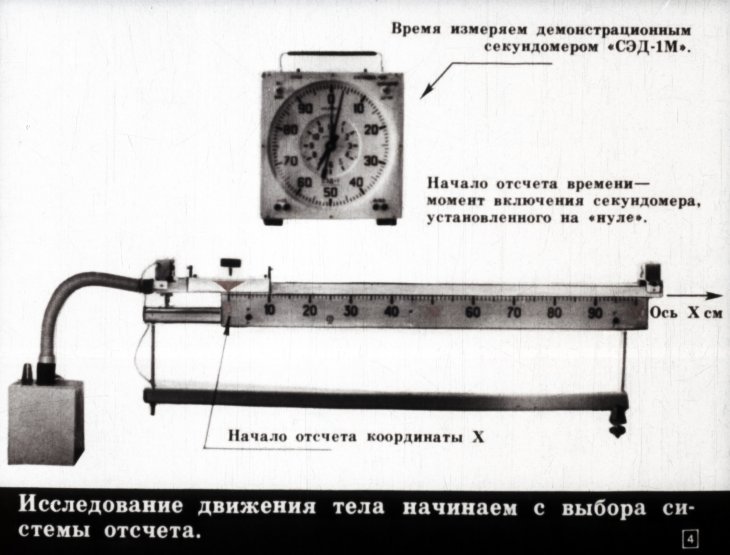

Время измерем демонстрационным секундомером «СЭД-1М». Начало отсчета времени — момент включения секундомера, установленного на «нуле». Исследование движения тела начинаем с выбора системы отсчета.

Кадр 5

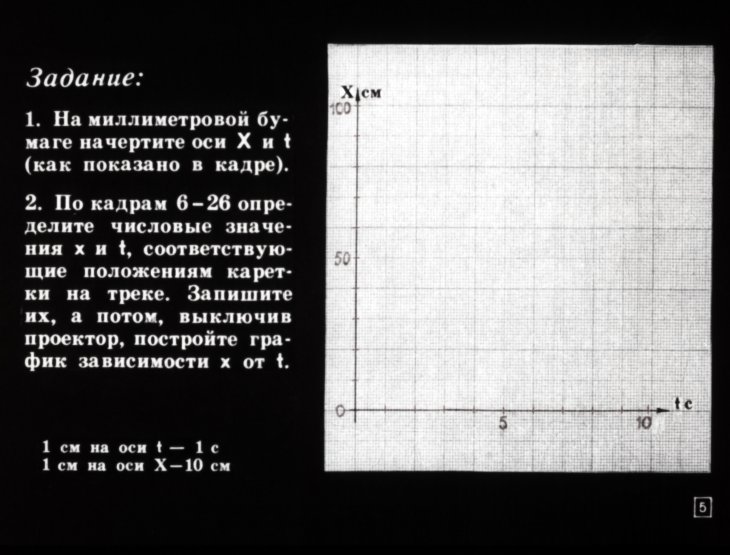

Задание: 1. На миллиметровой бумаге начертите оси X и t (как показано в кадре). 2. По кадрам 6–26 определите числовые значения x и t, соответствующие положениям каретки на треке. Запишите их, а потом, выключив проектор, постройте график зависимости x от t. 1 см на оси t — 1 с 1 см на оси X — 10 см

Кадр 6

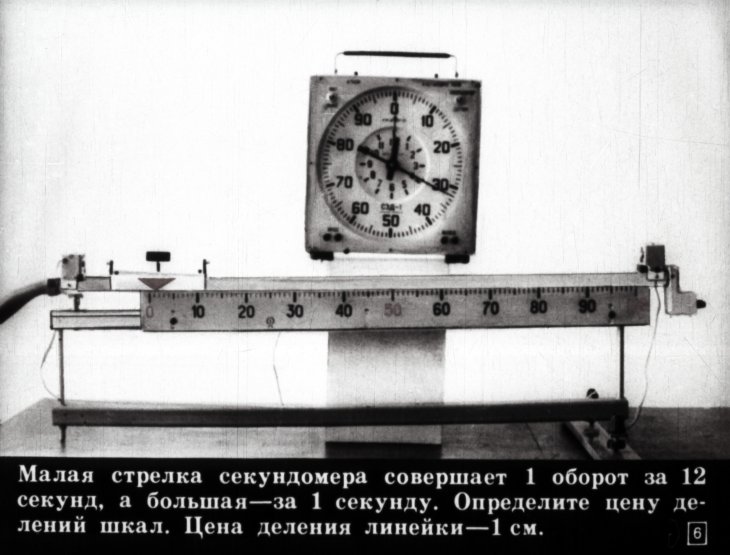

Малая стрелка секундомера совершает 1 оборот за 12 секунд, а большая—за 1 секунду. Определите цену делений шкалы. Цена деления линейки—1 см.

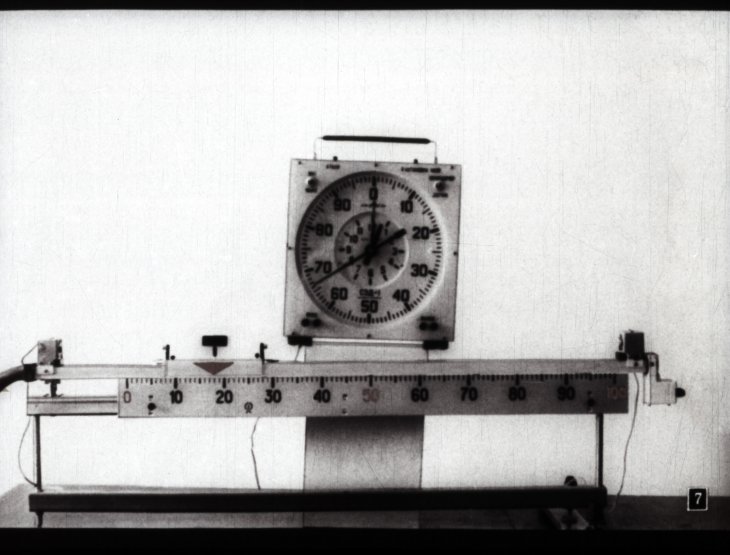

Кадр 7

Кадр 8

Кадр 9

Кадр 10

Кадр 11

Кадр 12

Кадр 13

Кадр 14

Кадр 15

Кадр 16

Кадр 17

Кадр 18

Кадр 19

Кадр 20

Кадр 21

Кадр 22

Кадр 23

Кадр 24

Кадр 25

Кадр 26

Кадр 27

Графическое изображение экспериментальных результатов. Соединив точки плавной кривой, обобщаем график для значений х и t, которые не измерялись в ходе эксперимента. Сравните построенный вами график с данным в кадре.

Кадр 28

Для построения такого графика следует вычислить несколько значений мгновенной скорости. За мгновенную скорость Vт в середине интервала Δt принимаем среднюю скорость Vат в этом же интервале (Δt=1 c). Площадь ABCD = площади AB,C,D

Кадр 29

VΔt — средняя скорость в интервале Δt — определяется по формуле VΔt = ΔX / Δt', где ΔX — изменения координаты за интервалы времени Δt. Найдите значения Δx по графику зависимости x от t.

Кадр 30

При построении графика скорости ис пользуется численное равенство отрезков Vт и Δx (при Δt=1 с и при выбранном масштабе на осях X и t). Отрезки Vт откладываются вверх от оси t, если Δx>0, и вниз, если Δx<0.

Кадр 31

Полученные точки графика соединяются плавной линией. Определите по построенному графику скорости характер движения тела.

Кадр 32

III фрагмент кинозапись движения шара по наклонному желобу. Задание: По кинозаписи движения шара (кадры 33—39) запишите числовые значения x и t, выключив проектор, постройте графики движения. Докажите, что движение шара по наклонному желобу является равноускоренным.

Кадр 33

Кадр 34

Кадр 35

Кадр 36

Кадр 37

Кадр 38

Кадр 39

Кадр 40

На оси V: 1 см — 100 см/с На оси t: 1 см — 0,1 с На оси X: 1 см — 10 см Сравните построенные вами графики с данными.

Кадр 41

КОНЕЦ Диафильм сделан по программе, утвержденной Министерством просвещения СССР Автор Л. Кудрявцев Художник-оформитель Н. Дунаева Редактор В. Чернина © Студия «Диафильм» Госкино СССР, 1982 г. 101 000, Москва, Центр, Старосадский пер., 7 Цветной 0-30 Д-048-82
