Сечения и разрезы

Кадр 1

АБРИКА ЭКРАННЫХ УЧЕБНО-НАГЛЯДНЫХ ПОСОБИЙ ЛЕНИНГРАДА

Кадр 2

СЕЧЕНИЯ И РАЗРЕЗЫ (НОВОЕ ИЗДАНИЕ)

Кадр 3

Сечения

Кадр 4

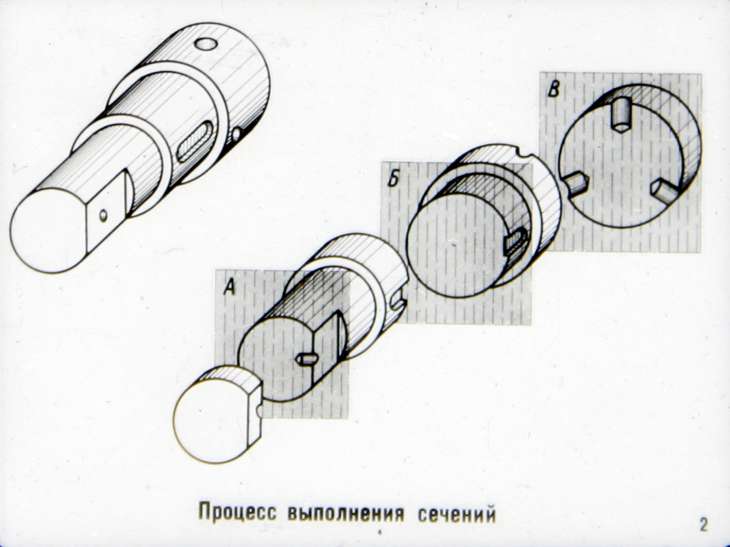

Процесс выполнения сечений

Кадр 5

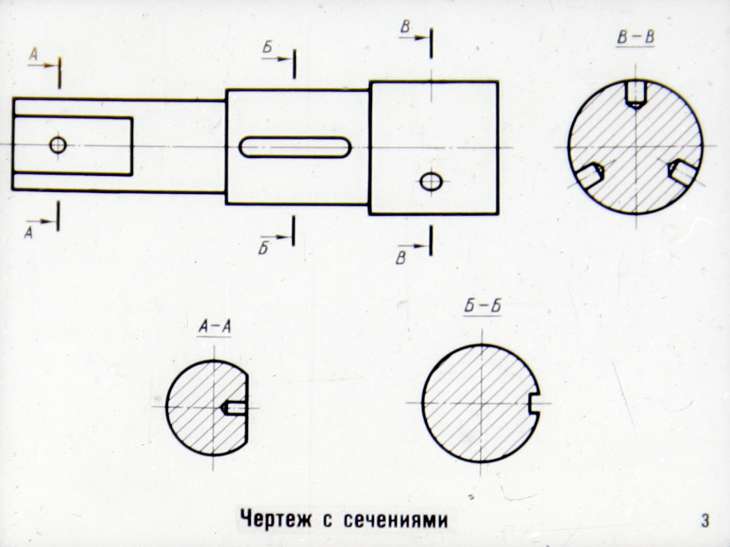

Чертеж с сечениями

Кадр 6

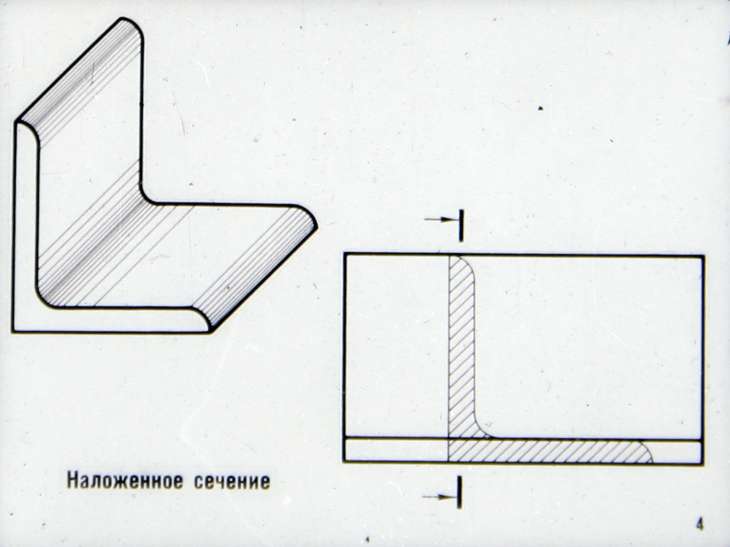

Наложенное сечение

Кадр 7

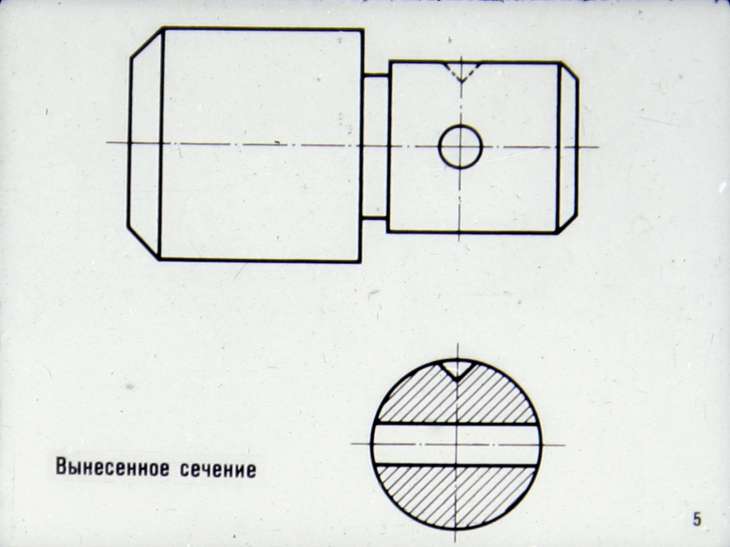

Вынесенное сечение

Кадр 8

Штриховка сечений(для металлов)

Кадр 9

Совмещение фигуры сечения с плоскостью чертежа

Кадр 10

Расположение сечений

Кадр 11

В–В повернуто Сечение с поворотом

Кадр 12

Выполнение сечений при условии, когда контур отверстия или углубления показывается полностью

Кадр 13

Выполнить выносные сечения в местах, обозначенных буквами.

Кадр 14

Ось Валик Правильные ответы на задание (к кадру 11)

Кадр 15

Изометрия деталей, изображенных на кадре 11

Кадр 16

Обозначение сечений

Кадр 17

Задание. Выполнить сечение А—А. Какой из четырех ответов верный: 1, 2, 3 или 4? В чем ошибки остальных ответов?

Кадр 18

Задание. Запишите в тетради, к каким местам детали, обозначенным буквами, относятся сечения, обозначенные цифрами. (Пример ответа: ИИ—8).

Кадр 19

Чертеж для чтения. Валик

Кадр 20

Разрезы

Кадр 21

Нужно ли выполнить разрез на чертеже этой детали?

Кадр 22

Простой полный фронтальный разрез

Кадр 23

Различие между сечением и разрезом

Кадр 24

Профильный разрез

Кадр 25

Горизонтальный разрез

Кадр 26

б-б повернуть A-A Наклонный разрез

Кадр 27

Пример для упражнений в чтении чертежей. Основание

Кадр 28

Задание. Выполнить профильный разрез.

Кадр 29

Правильное решение задания к кадру 26

Кадр 30

Наглядное изображение детали (к кадрам 26, 27)

Кадр 31

Задание. Выполнить горизонтальный разрез.

Кадр 32

Правильное решение задания к кадру 29

Кадр 33

Наглядное изображение детали (к кадрам 29, 30)

Кадр 34

Металлы и твердые сплавы Армированный бетон Грунт Неметаллические материалы Волокнистые немонолитные материалы Глина Древесина Фанера Стекло Поперек волокон Жидкости Вдоль волокон Графические обозначения материалов в сечениях

Кадр 35

Местный разрез

Кадр 36

Пример правильного и неправильного выполнения местного разреза.

Кадр 37

Пример выполнения местных разрезов

Кадр 38

Чертеж симметричной детали без разреза и с разрезом

Кадр 39

Чертеж с половиной вида и половиной разреза

Кадр 40

Соединение половины вида и половины соответствующего разреза

Кадр 41

Соединение части вида и части разреза

Кадр 42

Пример для упражнений в чтении чертежей

Кадр 43

Наглядное изображение детали (к кадру 40)

Кадр 44

Соединение части вида и части разреза в случае совпадения проекции ребра с осью симметрии

Кадр 45

Стойка Направляющая Примеры для упражнений в чтении чертежей

Кадр 46

Разрез через тонкие ребра

Кадр 47

Разрез через спицы

Кадр 48

Разрез через спицы (нечетное количество спиц)

Кадр 49

Сложный разрез (ступенчатый)

Кадр 50

Сложный разрез (ломаный)

Кадр 51

Чертеж детали со сложными разрезами

Кадр 52

Пример для упражнений в чтении чертежей. Корпус

Кадр 53

Конец диафильма Автор заслуженный учитель профтехобразования РСФСР Вышнепольский И. С. Консультант заслуженный учитель профтехобразования РСФСР Абузов Б. Г. Художники Морочных А. А., Петров В. И. Редактор Балбеко И. Н. М 33 318 Издано фабрикой экранных учебно-наглядных пособий Всесоюзного треста производственных предприятий Государственного комитета Совета Министров СССР по профтехобразованию ЛЕНИНГРАД л-95 ул. Зон. Космодемьянской, 26 - 1971 -
