Развертки поверхностей технических деталей и предметов быта

Кадр 1

РАЗВЕРТКИ ПОВЕРХНОСТЕЙ ТЕХНИЧЕСКИХ ДЕТАЛЕЙ И ПРЕДМЕТОВ БЫТА

Кадр 2

Диафильм по черчению для 9 класса Автор кандидат педагогических наук С. И. Банашек Художник-оформитель Ж. А. Оглы Редактор Л. Б. Книжникова

Кадр 3

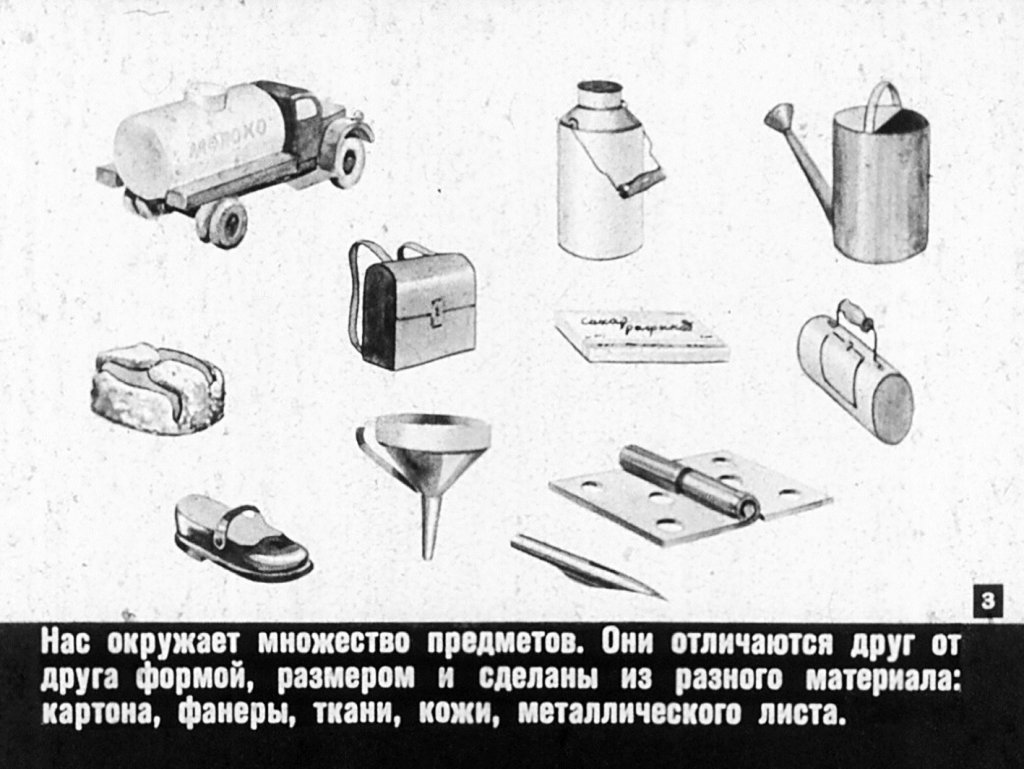

Нас окружает множество предметов. Они отличаются друг от друга формой, размером и сделаны из разного материала: картона, фанеры, ткани, кожи, металлического листа.

Кадр 4

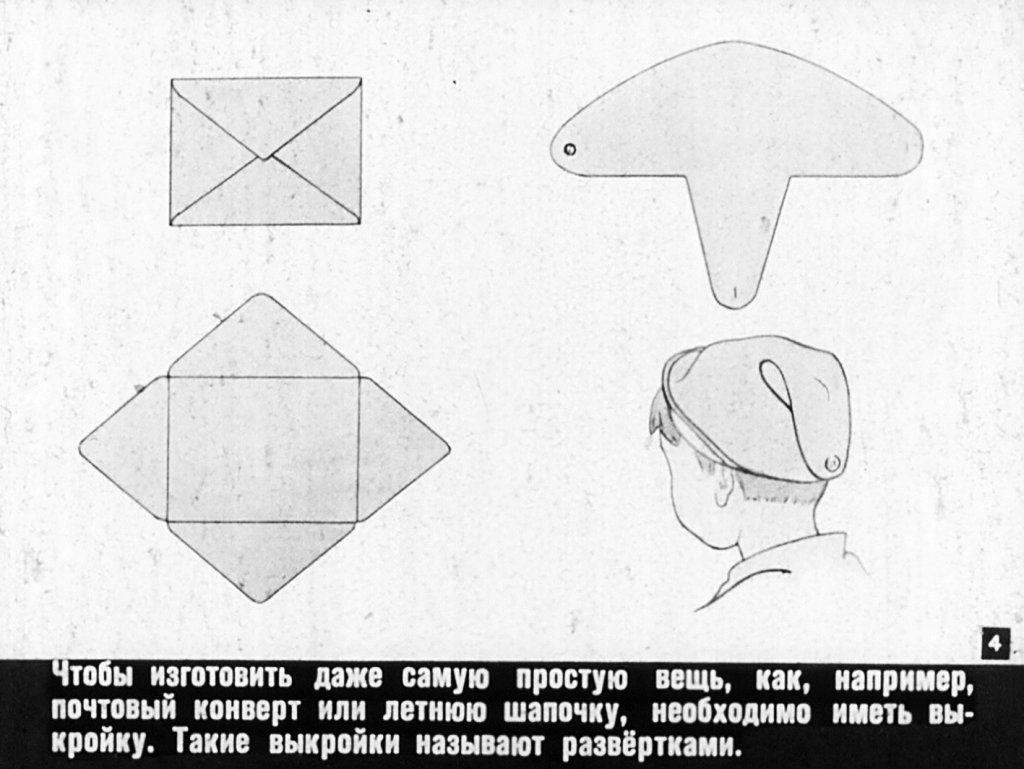

Чтобы изготовить даже самую простую вещь, как, например, почтовый конверт или летнюю шапочку, необходимо иметь выкройку. Такие выкройки называются развёртками.

Кадр 5

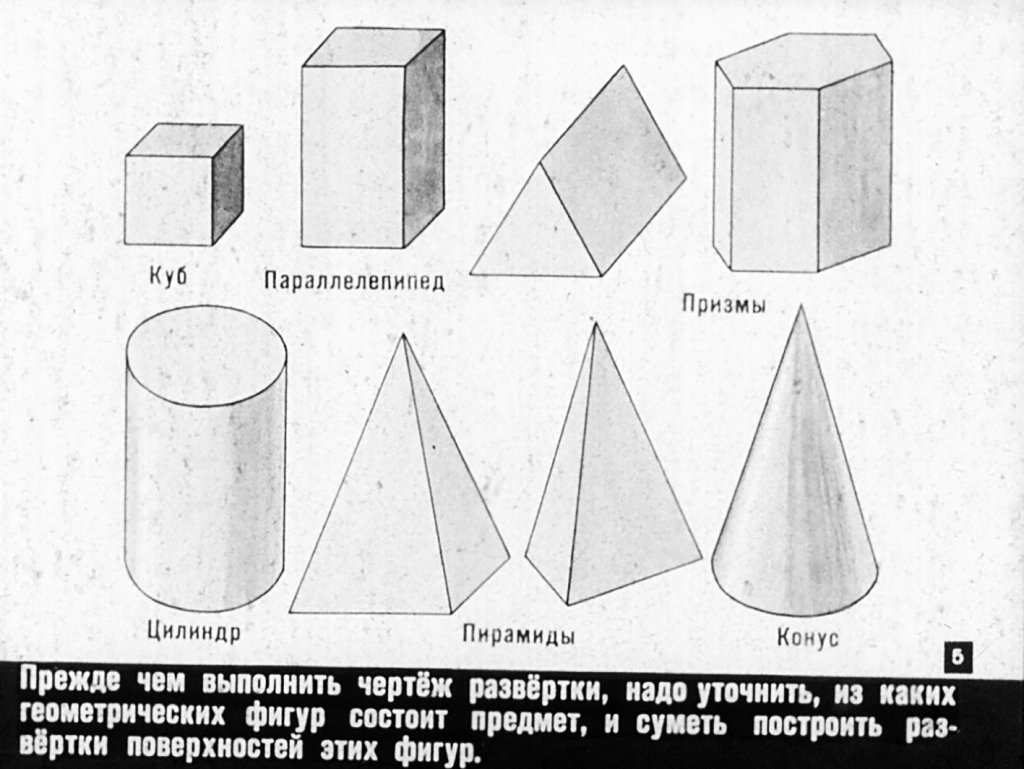

Прежде чем выполнить чертёж развёртки, надо уточнить, из каких геометрических фигур состоит предмет, и суметь построить развёртки поверхностей этих фигур.

Кадр 6

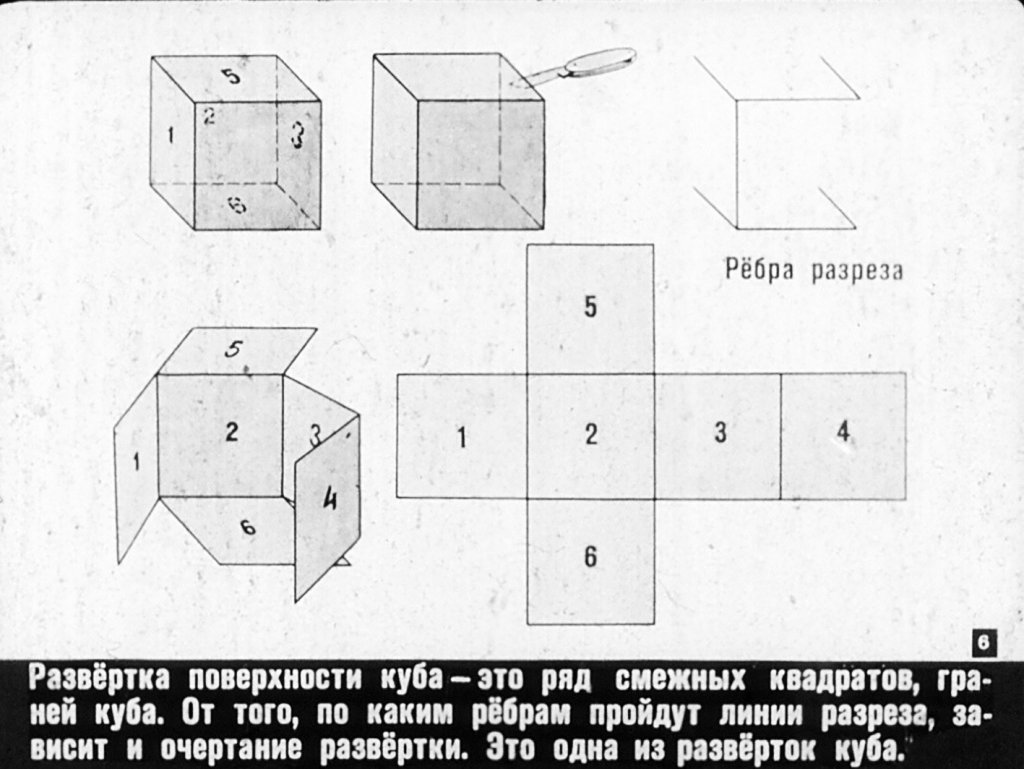

Развёртка поверхности куба — это ряд смежных квадратов, граней куба. От того, по каким рёбрам пройдут линии разреза, зависит и очертание развёртки. Это одна из развёрток куба.

Кадр 7

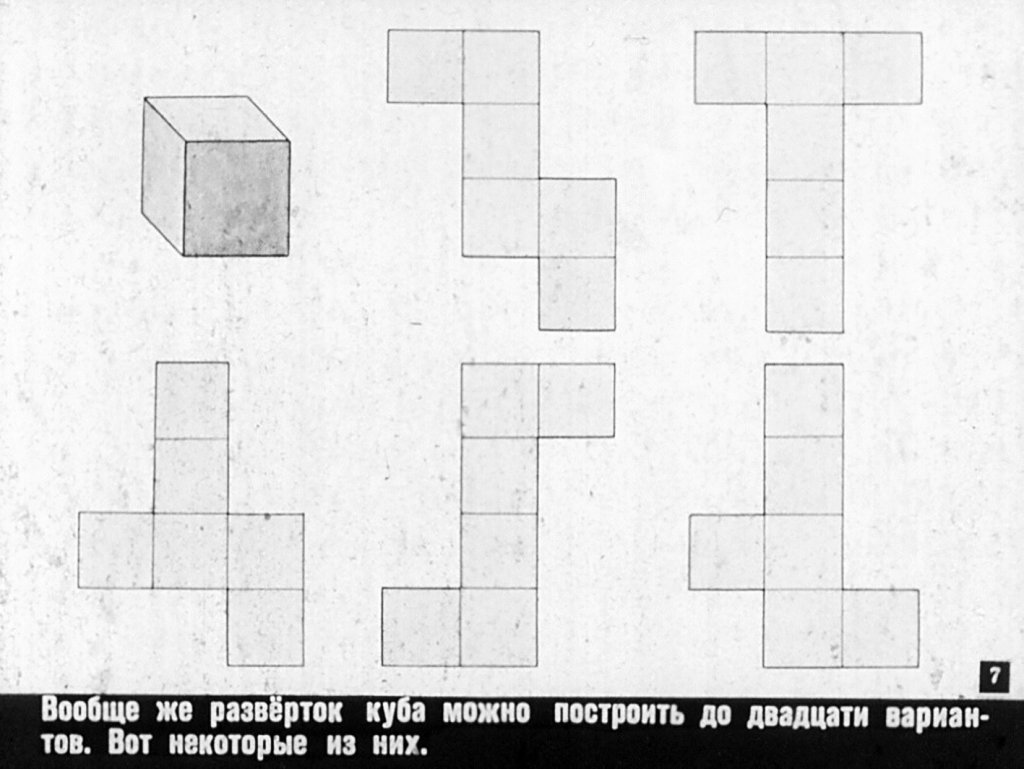

Вообще же развёртok куба можно построить до двадцати вариантов. Вот некоторые из них.

Кадр 8

Для производства предмета следует выбрать такую развёртку, которая давала бы наиболее выгодный раскрой материала. Сравните расположение развёрток и определите, в каком случае будет большая экономия материала.

Кадр 9

Если для соединения требуется припуск материала, то форма припуска достраивается на чертеже развёртки, как это показано на примере развёртки куба.

Кадр 10

Вот какие предметы можно изготовить по выкройке-развёртке куба.

Кадр 11

Развёртка этой детали представляет собой четыре грани куба. Определите наиболее выгодное размещение выкройки на материале.

Кадр 12

Развёртка поверхности параллелепипеда представляет собой ряд смежных граней-прямоугольников.

Кадр 13

Предметы сделаны с помощью развёртки параллелепипеда.

Кадр 14

Существует немало предметов, которые имеют в основе формы развёрток призм. Так можно развернуть поверхности прямой правильной треугольной и шестиугольной призмы.

Кадр 15

Форму таких развёрток имеют, например, туристическая палатка, средняя часть металлической колонны.

Кадр 16

Развёртку поверхности цилиндра можно построить, приняв за линию разреза одну из образующих цилиндра.

Кадр 17

С помощью построения такой формы развёрток выполнены эти предметы.

Кадр 18

Многие предметы содержат форму геометрических фигур, пересечённых наклонной плоскостью.

Кадр 19

В форме этих предметов можно различить развёртки призматических поверхностей, пересечённых плоскостью.

Кадр 20

Из развёрток нескольких частей цилиндра, пересечённого плоскостями, состоит такой трубопровод. Для экономии материала при раскрое можно расположить развёртки так, как показано на чертеже.

Кадр 21

Развёртку поверхности пирамиды можно построить в виде веера,

Кадр 22

а можно построить развёртку в виде звёздочки. Но при этом способе построение будет больший расход материала и большее количество соединяющих швов.

Кадр 23

Если у треугольной пирамиды основание равно её боковым граням, такая пирамида называется тетраэдром и её развёртка размещается на полосе материала шириной, равной высоте грани пирамиды.

Кадр 24

Развёртка пирамиды, у которой углы граней при вершине равны 30°, размещается в квадрате со стороной, равной длине ребра. Такая развёртка экономно размещается на полосе материала.

Кадр 25

Развёртки поверхностей пирамид, пересечённых плоскостями, параллельными основанию или наклонными по отношению к нему, встречаются в формах как технических деталей, так и предметов быта.

Кадр 26

Вот некоторые из таких предметов.

Кадр 27

Развёртка поверхности конуса может быть построена по величине радиуса основания и длине образующей конуса. Угол при вершине развёртки подсчитывается по формуле α=—R·360°. L

Кадр 28

Такую форму развёртки имеет конус, пересечённый плоскостью, параллельной его основанию.

Кадр 29

Эти предметы изготовлены по выкройкам, имеющим в основе развёртку поверхности усечённого конуса.

Кадр 30

Конус можно пересечь плоскостью, не параллельной его основанию, и получить в сечении эллипс, если плоскость пересечёт все образующие конуса. Форма развёртки будет зависеть от того, какую образующую принять за линию разреза.

Кадр 31

Если секущая плоскость будет параллельна одной образующей конуса, в сечении получится парабола. А развёртка поверхности конуса составит фигуру, указанную на чертеже.

Кадр 32

Секущая плоскость может быть параллельна двум образующим конуса и пересекать его по гиперболе. Такую форму будут иметь развёртки частей конуса.

Кадр 33

Из развёрток поверхностей двух конусов, пересечённых по эллипсу, состоит воронка бункера. А козырёк светофора представляет собой развёртку конуса, пересечённого по параболе.

Кадр 34

внимательно присматриваться к окружающим нас предметам и встречающимся техническим деталям, можно отличить те из которые изготовляются по развёрткам.

Кадр 35

Конец Д-502-62 Студия „Диафильм“ Москва, Центр, Старосадский пер., д. № 7 Черно-белый 0-20
