Плавание тел в жидкости

Кадр 1

По заказу Министерства просвещения РСФСР ПЛАВАНИЕ ТЕЛ В ЖИДКОСТИ Диафильм по физике для 6 класса

Кадр 2

Фрагмент I. Погружение, плавание и всплывание тел внутри жидкости

Кадр 3

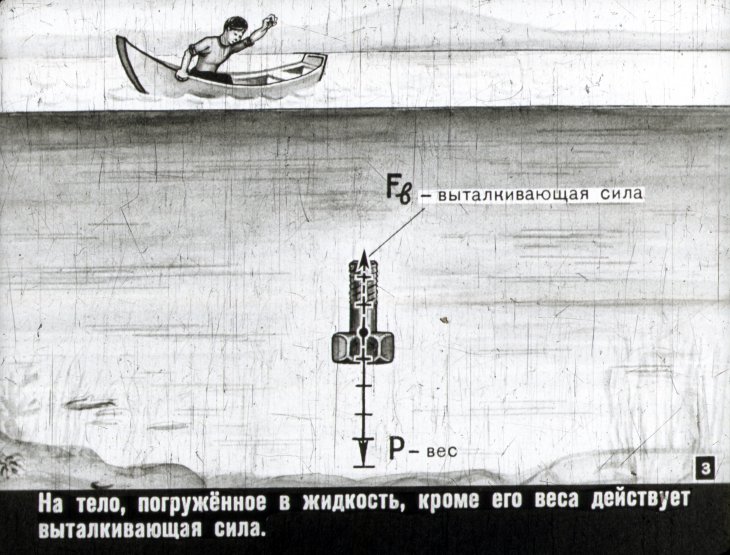

На тело, погружённое в жидкость, кроме его веса действует выталкивающая сила.

Кадр 4

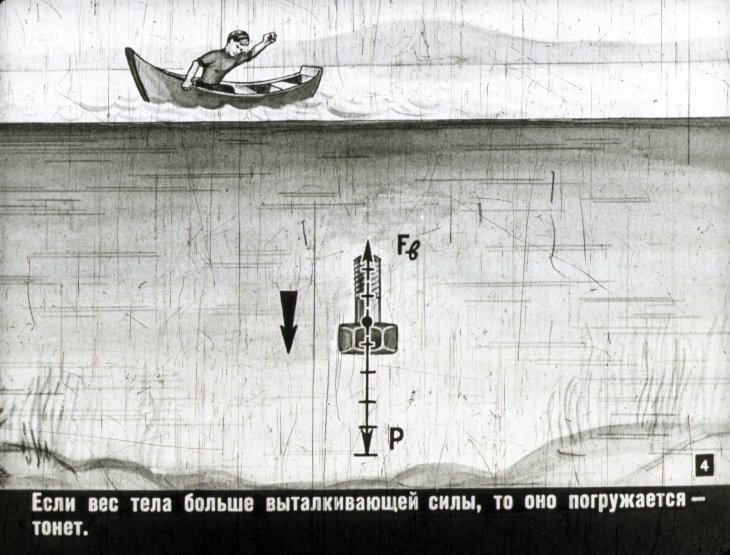

Если вес тела больше выталкивающей силы, то оно погружается — тонет.

Кадр 5

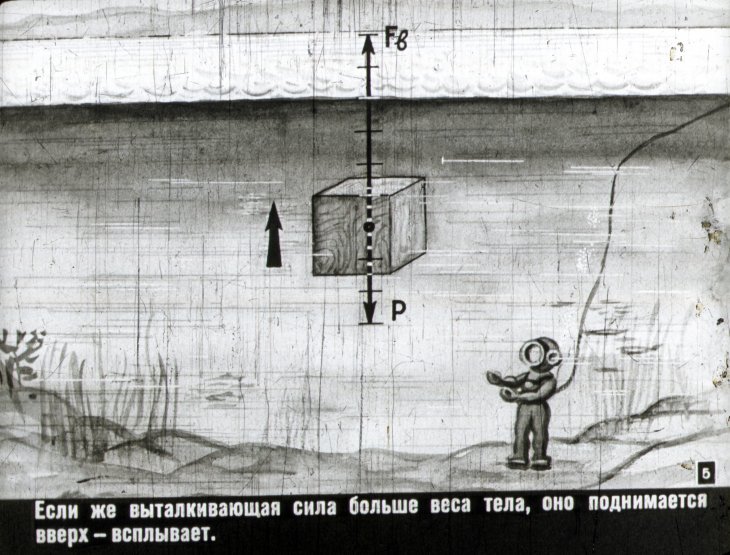

Если же выталкивающая сила больше веса тела, оно поднимается вверх – всплывает.

Кадр 6

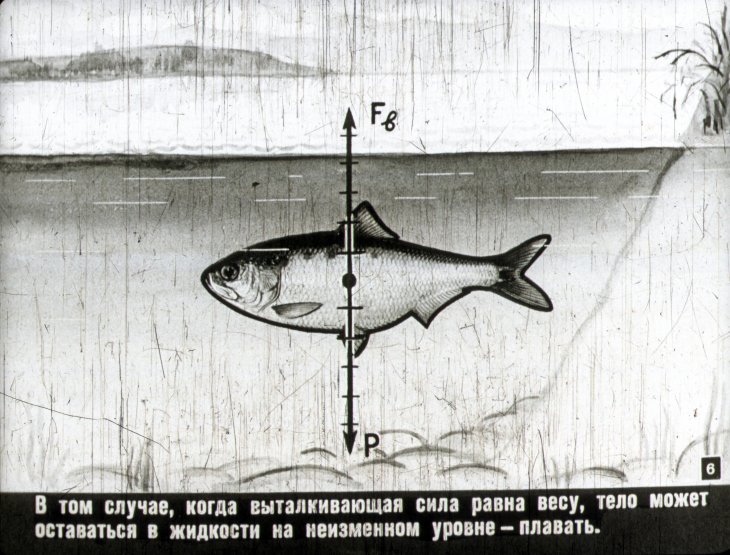

В том случае, когда выталкивающая сила равна весу, тело может оставаться в жидкости на неизменном уровне – плавать.

Кадр 7

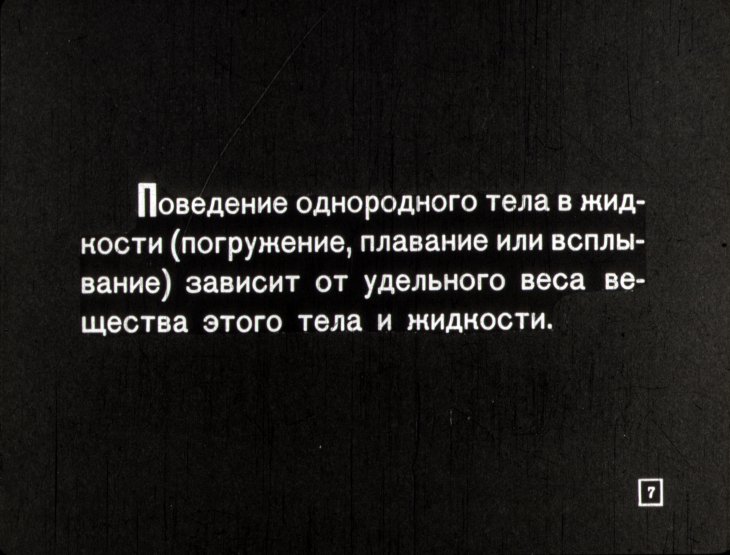

Поведение однородного тела в жидкости (погружение, плавание или всплывание) зависит от удельного веса вещества этого тела и жидкости.

Кадр 8

Сопоставляя удельные веса, поясните, почему в воде железный болт тонет, а деревянный брусок всплывает.

Кадр 9

Всплывающее тело может поднять некоторый груз.

Кадр 10

Подъёмная сила всплывающего тела — это разность между выталкивающей силой и весом тела.

Кадр 11

Вот всплывающий деревянный брусок поднимает слегка вбитые в него гвозди. А можно ли добиться, чтобы этот брусок с тем же количеством гвоздей плавал внутри жидкости?

Кадр 12

Можно. Если вбить гвозди несколько глубже, брусок будет плавать. Объясните почему?

Кадр 13

А теперь брусок тонет. Объясните почему?

Кадр 14

Могут ли плавать или всплывать тела, состоящие из вещества, удельный вес которого больше удельного веса жидкости?

Кадр 15

Это возможно, если тело имеет воздушную полость. Вес рыбы уравновешен выталкивающей силой, благодаря наличию у неё плавательного пузыря.

Кадр 16

Вес подводной лодки уравновешен выталкивающей силой, потому что внутри стального корпуса судна имеется воздушное пространство.

Кадр 17

Если балластные камеры заполнит водой, вес подводной лодки станет больше выталкивающей силы, и судно качнёт погружаться.

Кадр 18

С помощью сжатого воздуха вода из балластных камер может быть вытеснена. Тогда судно всплывает.

Кадр 19

Для подъёма затонувших судов используют стальные цистерны — понтоны. Перед погружением на дно моря понтоны заполняют водой. На дне их попарно связывают тросами, которые пропускают под затонувшим кораблём.

Кадр 20

Затем сжатым воздухом вода вытесняется из понтонов, они всплывают и поднимают судно.

Кадр 21

Фрагмент 2. Плавание тел на поверхности жидкости

Кадр 22

Когда всплывающее тело частично выходит из воды, выталкивающая сила уменьшается. Устанавливается равновесие между ней и весом тела.

Кадр 23

Способность тел плавать на поверхности воды используется в водном транспорте. Чем больше вес судна, тем больше его осадка. Предельно допустимая осадка судна обозначена ватерлинией.

Кадр 24

Вес воды, вытесняемой судном при его погружении до ватерлинии, называется водоизмещением судна.

Кадр 25

Водоизмещение судна равно его весу при максимальной загрузке.

Кадр 26

В морской воде много растворенных солей. Её удельный вес больше удельного веса речной (пресной) воды. Поэтому при неизменном весе судна его осадка в море меньше, чем на реке.

Кадр 27

Водоизмещение судна в морской воде больше, чем в пресной. При переходе из реки в море судно может принять дополнительный груз.

Кадр 28

На водных путях используют суда различного назначения: сухогрузные,

Кадр 29

наливные, или танкеры,

Кадр 30

комфортабельные пассажирские.

Кадр 31

В тяжёлых льдах северных морей проводит караваны судов флагман северного флота — атомный ледокол „Ленин“.

Кадр 32

А вот военный крейсер „Михаил Кутузов“.

Кадр 33

Сплав леса по рекам тоже является одним из видов водного транспорта.

Кадр 34

Плавание тел используется не только в водном транспорте. Самолёты гидроавиации с помощью специальных поплавков могут взлетать с поверхности воды и садиться на воду.

Кадр 35

Это – гидровертолёт. На его шасси вы видите специальные поплавки.

Кадр 36

А это — танки-амфибии. Они форсируют водные преграды вбродъ.

Кадр 37

В военное время часто используют плавучие мосты, опирающиеся на надувные резиновые лодки.

Кадр 38

А это – плавучий мост, составленный из отдельных самоходных секций.

Кадр 39

Необычайно красивое зрелище – плавучие ледяные острова – айсберги.

Кадр 40

Гигантские глыбы льда откалываются от сползающих в море ледников. Порой они достигают 200 км в длину. Девять десятых объёма айсберга скрыто под поверхностью воды.

Кадр 41

Конец Автор Г. Лисенкер Редактор Л. Книжникова Художник-оформитель Г. Рожковский Д-52-66 БО4917 Студия „Диафильм“, 1966 г. Москва, Центр, Старосадский пер., д. № 7 Чёрно-белый 0-20
