Атом и его строение

Кадр 1

ATOM и ЕГО СТРОЕНИЕ Диафильм по физике для VII класса

Кадр 2

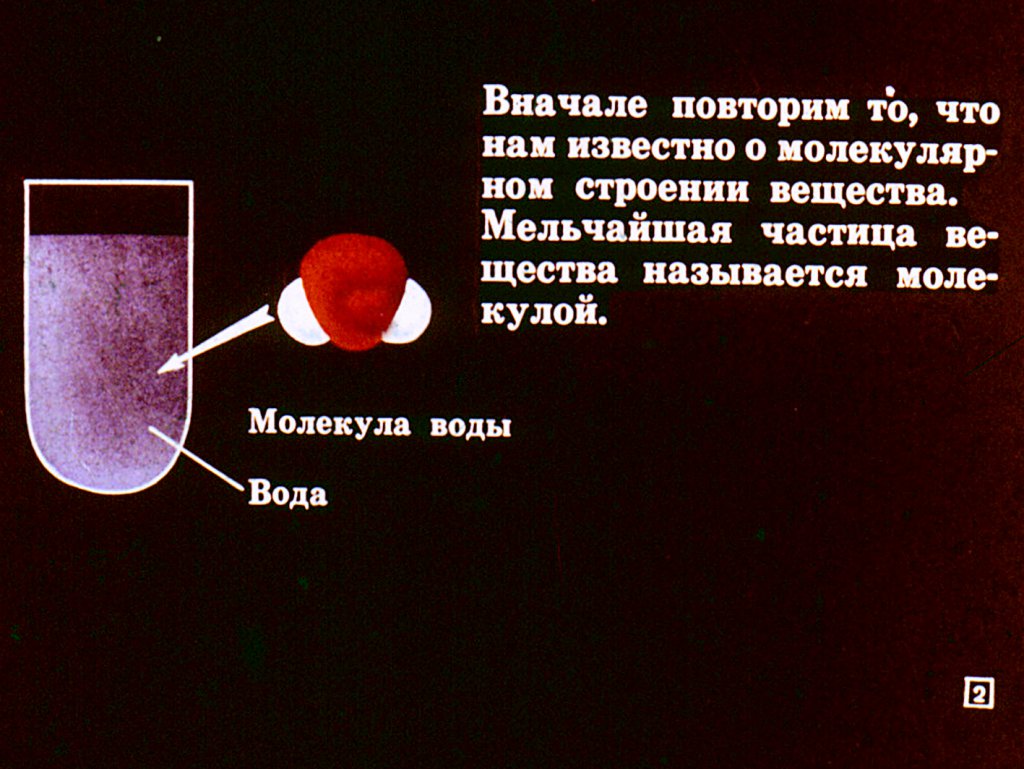

Вначале повторим то, что нам известно о молекулярном строении вещества. Мельчайшая частица вещества называется молекулой.

Кадр 3

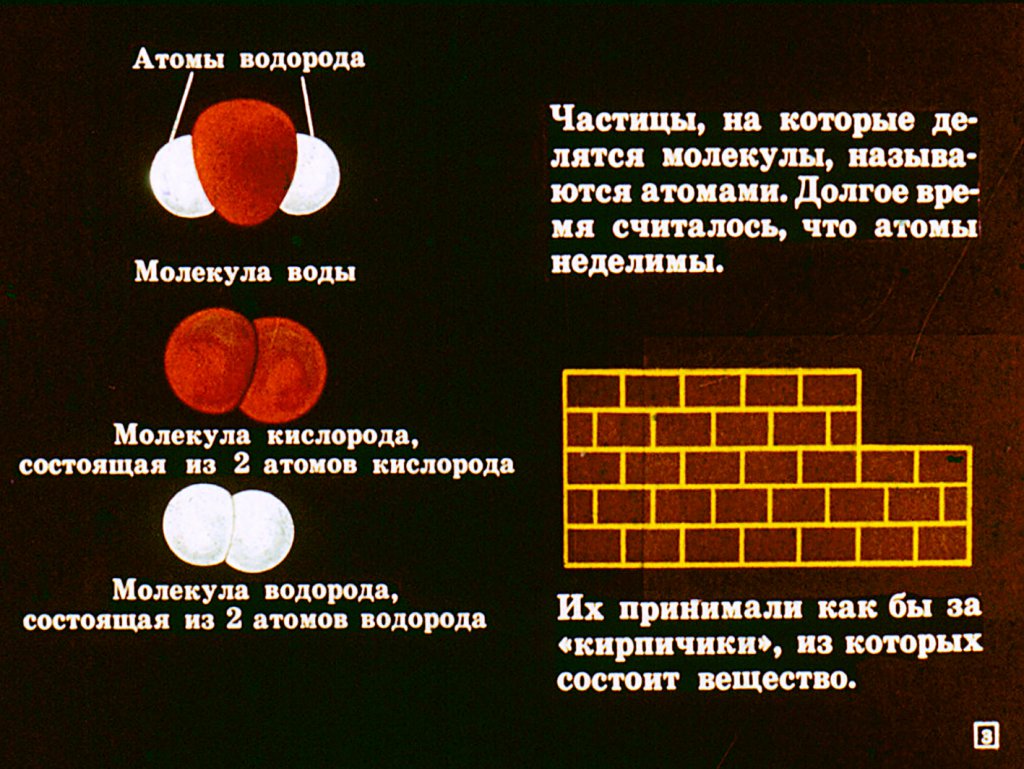

Частицы, на которые делятся молекулы, называются атомами. Долгое время считалось, что атомы неделимы.

Кадр 4

Молекулы и атомы невидимы глазом, их существование доказывалось косвенными путями. Теперь мы можем увидеть их с помощью электронного микроскопа. Фотография крупной молекулы в электронном микроскопе.

Кадр 5

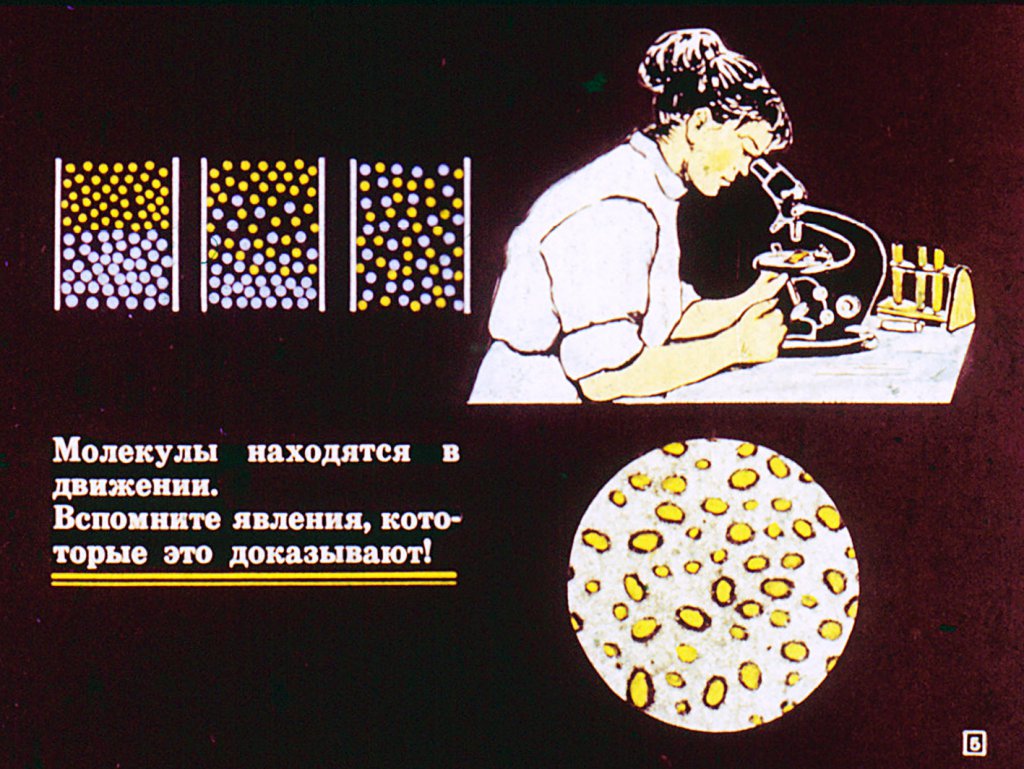

Молекулы находятся в движении. Вспомните явления, которые это доказывают!

Кадр 6

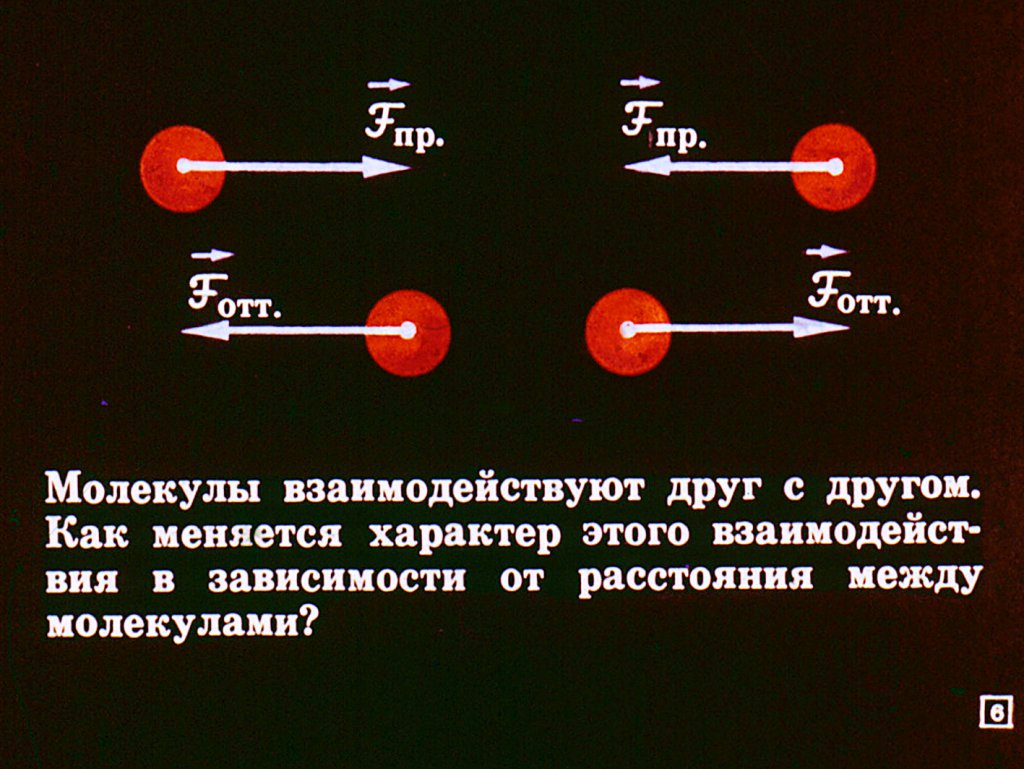

Молекулы взаимодействуют друг с другом. Как меняется характер этого взаимодействия в зависимости от расстояния между молекулами?

Кадр 7

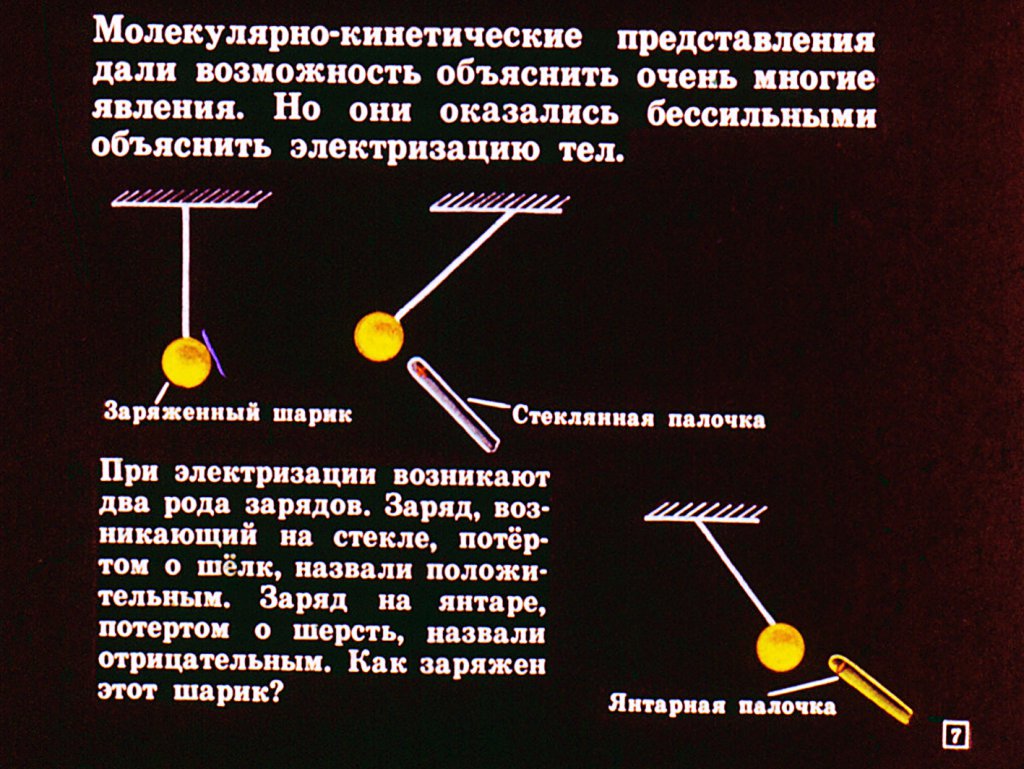

Молекулярно-кинетические представления дали возможность объяснить очень многие явления. Но они оказались бессильными объяснить электризацию тел. Заряженный шарик — Стеклянная палочка При электризации возникают два рода зарядов. Заряд, возникающий на стекле, потёртом о шёлк, назвали положительным. Заряд на янтаре, потёртом о шерсть, назвали отрицательным. Как заряжен этот шарик? Янтарная палочка

Кадр 8

Электризация тел объясняется тем, что на них возникает избыток или недостаток особых частиц — электронов. Это их поток даёт изображение на экране телевизора.

Кадр 9

Элементарный заряд — заряд электрона был обнаружен и измерен независимо друг от друга в опытах советского физика Иоффе и американского физика Милликена. Разберёмся в сущности этого опыта.

Кадр 10

В опыте Иоффе—Милликена использовано явление «выбивания» электронов различными лучами, например, ультрафиолетовыми, рентгеновскими.

Кадр 11

В приборе Милликена пульверизатором разбрызгивалось масло. Образовавшиеся при этом капельки электризовались.

Кадр 12

Под действием силы тяжести капля свободно падает вниз. Нельзя ли её остановить?

Кадр 13

Раз капелька заряжена, то на неё можно подействовать другими зарядами, которые находятся на горизонтальных пластинах.

Кадр 14

Если нижнюю пластину зарядить отрицательно, а верхнюю положительно, то на капельку будет действовать электрическая сила, направленная вертикально вверх.

Кадр 15

В данном случае сила тяжести и электрическая сила равны, но противоположно направлены. Значит, капельку можно остановить.

Кадр 16

За движением и остановкой капельки наблюдают сбоку в микроскоп.

Кадр 17

При освещении рентгеновыми лучами заряд капли меняется и равновесие сил нарушается. Капля начинает падать.

Кадр 18

Равновесие сил удаётся восстановить, но уже при других зарядах на пластинах, т. е. изменяя электрическое поле между ними.

Кадр 19

Опыт показал, что заряд капли при освещении рентгеновыми лучами всё время менялся на одну и ту же величину или на несколько таких величин. Это можно было объяснить лишь тем, что существует частица с наименьшим электрическим зарядом. Она и получила название электрон.

Кадр 20

Откуда же берутся электроны? Их стали искать в атомах, как части атомов. Так возникло серьёзное сомнение в неделимости атома.

Кадр 21

Опыт, вскрывший структуру атома, поставил Э. Резерфорд. Э. Резерфорд. 1871—1937 гг!

Кадр 22

Он решил прозондировать вещество с помощью особых снарядов—α-частиц. Это положительно заряженные частицы более тяжёлые, чем атом водорода. Возникают они при радиоактивном распаде.

Кадр 23

В опыте Резерфорда золотая фольга «бомбардировалась» d – частицами. Рассеиваемые d – частицы наблюдались по сцинтилляциям (вспышкам) на флуоресцирующем экране.

Кадр 24

Оказалось, чтоd-частицы в основном проходят через фольгу. Но часть их отклоняется на очень большой угол. Чем же это объяснить?

Кадр 25

Резерфорд предположил, что атом имеет ядро, заряд которого положителен, а размеры очень малы. Вокруг ядра обращаются электроны. Модель атома по Резерфорду

Кадр 26

Поэтому в основном атомы прозрачны для α-частиц — ведь их ядра очень малы. Но именно эти ядра и отбрасывают некоторые α-частицы.

Кадр 27

У простейшего атома водорода вокруг ядра обращается один электрон. Само же ядро состоит из одного протона — положительно заряженной частицы (она была открыта Резерфордом несколько позднее).

Кадр 28

В ядре атома гелия находятся два протона и две нейтральные частицы, получившие название нейтронов. Вокруг ядра обращаются два электрона.

Кадр 29

Число протонов и нейтронов в ядре атома определяет положение элемента в Периодической системе Менделеева.

Кадр 30

Порядковый номер элемента указывает, сколько протонов в ядре этого атома и сколько электронов обращается вокруг его ядра. Число нейтронов в ядре атома равно разности между атомной массой и порядковым номером элемента.

Кадр 31

Изображение электронов в виде отрицательно заряженных шариков — первое приближение, причём не всегда возможное. Вот как представляет современная наука атом! Его электронная оболочка «размыта».

Кадр 32

Современная наука все глубже и глубже проникает в атом, но его ядерное строение не подвергается сомнению. Н. Бор разработал теорию строения атома, основанную на модели атома Резерфорда. Нильс Бор. 1885—1962 гг. Масштабный чертеж атома радия по Бору.

Кадр 33

Ядерная модель атома по Резерфорду очень похожа по строению на Солнечную систему, где вокруг Солнца обращаются планеты. Поэтому эту модель атома часто называют планетарной моделью.

Кадр 34

Теперь вы можете объяснить сущность явления электризации. Что значит—тело заряжено положительно, отрицательно? В первом случае на теле недостаток электронов, а во втором—избыток.

Кадр 35

Мы познакомились со строением атома лишь в первом приближении. Наука решает всё новые и новые проблемы и ставит атом и его энергию на службу человеку.

Кадр 36

Конец Диафильм сделан по заказу Министерства просвещения СССР Автор кандидат педагогических наук С. КАМЕНЕЦКИЙ Художник-оформитель И. КОНЬШИНА Редактор В. ЧЕРНИНА Студия «Диафильм» Госкино СССР, 1976 г. 101 000, Москва, Центр, Старосадский пер., д. № 7 Цветной 0-30 Д-076-76
